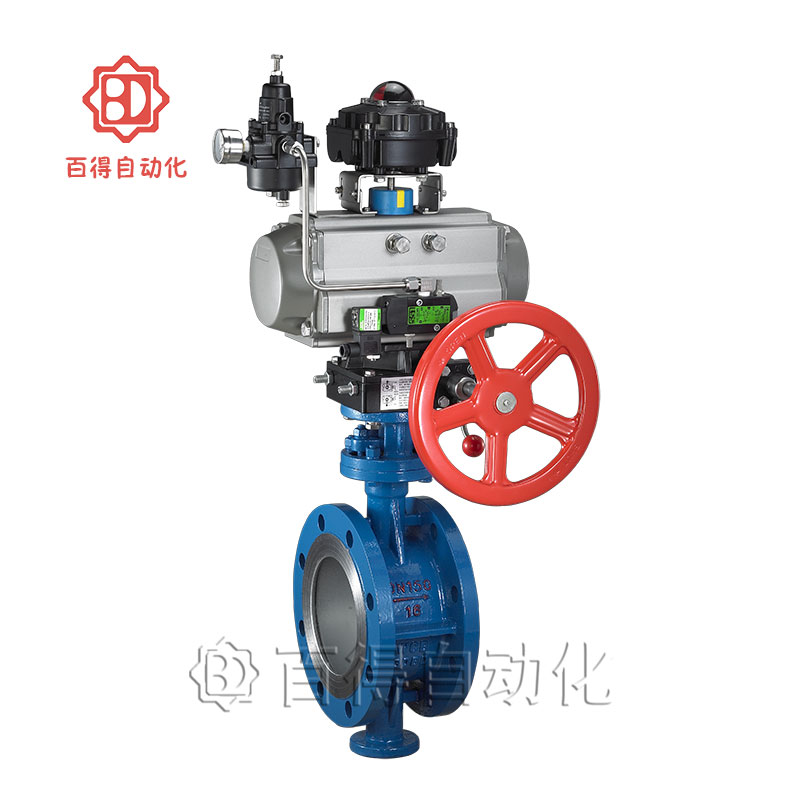

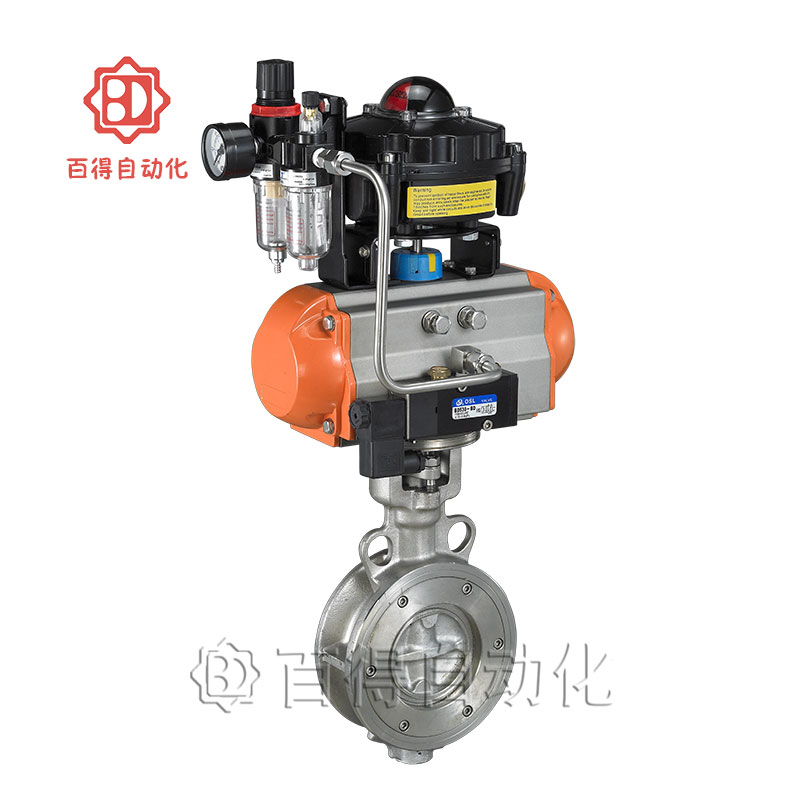

气动快关法兰蝶阀
气动快关法兰蝶阀
http://www.baidevalve.com/upload/气动快关法兰蝶阀
http://www.baidevalve.com/upload/防爆气动快关蝶阀
http://www.baidevalve.com/upload/气动不锈钢快关蝶阀

产品名称:气动快关蝶阀

公称通径:DN50-DN1000

公称压力:1.0-2.5Mpa(高压需注明)

连接方式:法兰、对夹

快关时间:0.3秒-1秒(根据客户要求)

执行器配置:AT、GT、RT、AW、G系列

气缸形式:单作用、双作用

气源压力:0.4~0.7Mpa


联系方式
产品说明
产品参数
产品结构
安装尺寸
相关资质
应用案例
更多型号

        气动快关蝶阀俗称气动快速切断阀,是由配备了气动快关组件的气动执行器和蝶阀组成,快速切断时间可达0.3秒~0.5秒,紧急切断性能可靠,关阀末端缓冲,有效避免阀门因惯性冲击导致的损坏,防爆气动快关蝶阀可满足各种防爆等级要求。
产品参数

气动快关蝶阀技术参数

公称通径

DN50~800mm

连接方式

法兰、对夹

执行器配置

AT、GT、AW、G型

气缸形式

单作用、双作用

公称压力

16、25、40bar(如需更高压力订货时请注明)

气源压力

4~7bar

介质温度

W1:-40~180℃、W3:-30~425℃、W4:-40~425℃

环境温度

标准型:-20~80℃

阀体材质

碳钢(C)、不锈钢(P4、P6)、球墨铸铁等

密封材质

丁晴橡胶(X)、聚四氟乙烯(F)、金属硬密封(H)、硬质合金(Y)

产品结构
气动快关蝶阀结构图

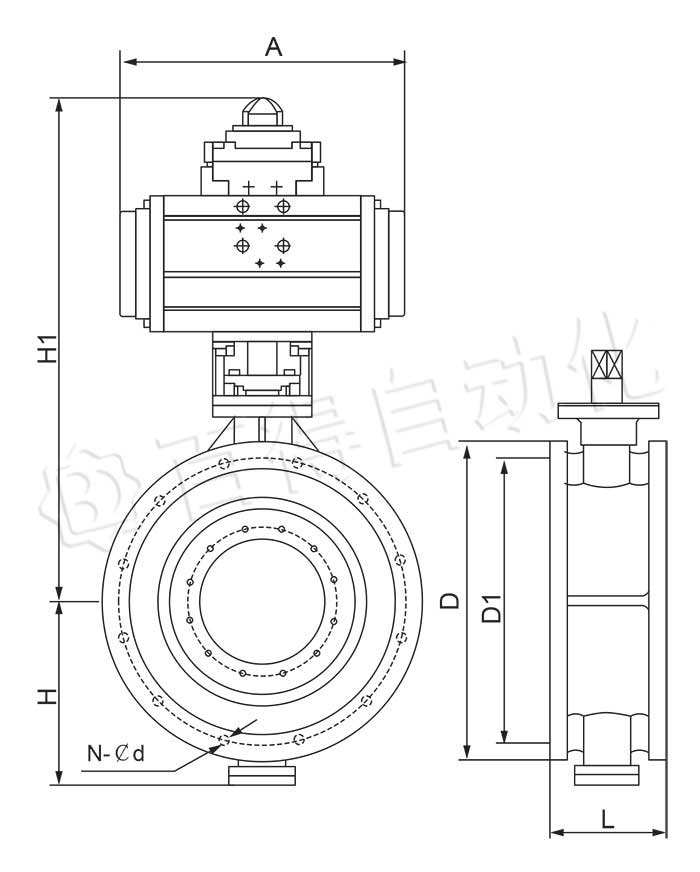

安装尺寸
气动快关蝶阀主要外型及连接尺寸1.64.0MPa
公称通径DN L H H1 A D D1 N-¢d D D1 D D1 N-¢d
0.6MPa 1.0MPa 1.6MPa
50 108 63 315 180 140 110 4-¢14 165 125 4-¢18 165 125 4-¢18
65 112 70 330 180 160 130 4-¢14 185 145 4-¢18 185 145 4-¢18
80 114 83 390 245 190 150 4-¢18 200 160 8-¢18 200 160 8-¢18
100 127 105 431 240 210 170 4-¢18 220 180 8-¢18 220 180 8-¢18
125 140 115 455 240 240 200 8-¢18 250 210 8-¢18 250 210 8-¢18
150 140 137 626 350 265 225 8-¢18 285 240 8-¢22 285 240 8-¢22
200 152 164 720 350 320 280 8-¢18 340 295 8-¢22 340 295 12-¢22
250 165 206 800 550 375 335 12-¢18 395 350 12-¢22 405 355 12-¢26
300 178 230 860 600 440 395 12-¢22 445 400 12-¢22 460 410 12-¢26
350 190 248 883 600 490 445 12-¢22 505 460 16-¢22 520 470 16-¢26
400 216 289 972 600 540 495 16-¢22 565 515 16-¢26 280 525 16-¢30
450 222 320 1043 750 595 550 16-¢22 615 565 20-¢26 640 585 20-¢30
500 229 343 1098 750 645 600 20-¢22 670 620 20-¢26 715 650 20-¢33
600 267 413 1236 750 755 706 20-¢26 780 725 20-¢30 840 770 20-¢36
700 430 478 1431 750 860 810 24-¢26 895 840 24-¢30 910 840 24-¢36
800 470 525 1488 750 975 920 24-¢30 1015 950 24-¢33 1025 950 24-¢39
900 510 620 1615 1250 1075 1020 24-¢30 1115 1050 28-¢33 1125 1050 28-¢39
1000 550 725 1765 1500 1175 1120 28-¢30 1230 1160 28-¢36 1255 1170 28-¢42
1200 630 780 1976 1500 1405 1340 32-¢33 1455 1380 32-¢39 1485 1390 32-¢48
相关资质
直通式快速排气阀(气动执行器)专利证书
直通式快速排气阀(气动执行器)专利证书
一种气动执行器新型结构的齿轮轴专利证书
一种气动执行器新型结构的齿轮轴专利证书
大口径阀门用快关带缓冲气动执行器专利
大口径阀门用快关带缓冲气动执行器专利
应用案例
气动阀门在山西晋城某集气站维护现场
气动阀门在山西晋城某集气站维护现场
AW气动执行器在西宁某光伏企业
AW气动执行器在西宁某光伏企业
AW气动执行器在中海油泰州石化
AW气动执行器在中海油泰州石化
