气动粉体蝶阀,气动粉料蝶阀,气动水泥蝶阀,气动粉末蝶阀
气动粉体蝶阀,气动粉料蝶阀,气动水泥蝶阀,气动粉末蝶阀
http://www.baidevalve.com/upload/气动粉体蝶阀,气动粉料蝶阀,气动水泥蝶阀,气动粉末蝶阀
http://www.baidevalve.com/upload/气动衬氟蝶阀
http://www.baidevalve.com/upload/气动衬氟蝶阀

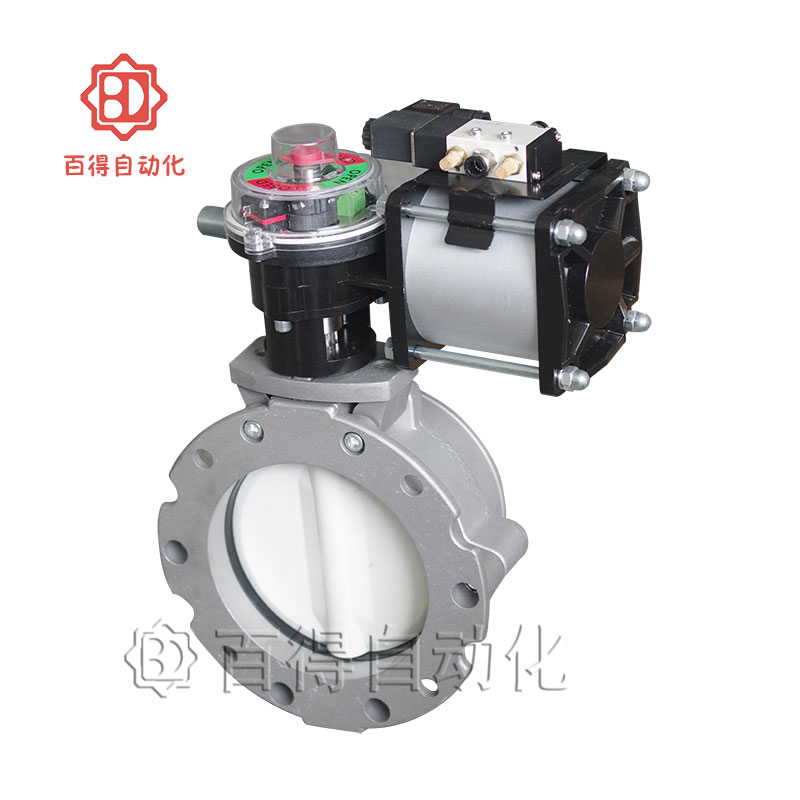

产品名称:气动粉体蝶阀

连接形式:法兰,焊接

公称通径:DN100-DN350

适用介质:空气

公称压力:0.6-1.6(mpa)

适用温度:85℃

主体材料:铝合金材料,高分子材料制作

结构形式:垂直板式

传动形式:气动

密封形式:软密封型

联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

气动粉体蝶阀又称:气动粉料蝶阀,气动水泥蝶阀,气动粉末蝶阀等,专用于粉体颗粒、化工颗粒、水泥行业等粉状产品输送管路的控制启闭。阀体橡胶密封圈形成的软性密封尤其适合于各类磨损性强的粉体、颗粒物料的应用。粉体气动蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。

产品参数
气动粉体蝶阀技术参数
公称通径(mm) DN100-DN400
压力(Mpa) 0.6-1.6
主要零件 阀体 压铸铝合金
阀板 碳钢内衬板,覆以耐磨高分子材料
密封圈 丁晴橡胶(NBR)
适用介质 水泥、泥浆、粉体
适用温度(℃) 85
气动执行器 型号 AT、GT、G系列
压力(Mpa) 0.4-0.7


安装尺寸

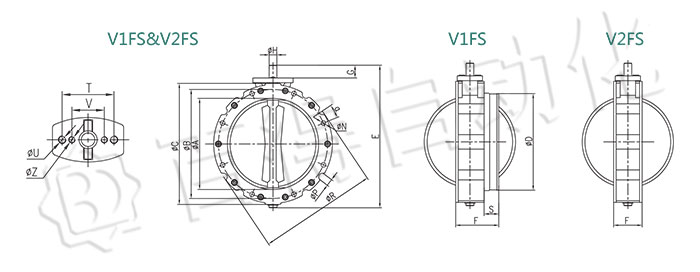

气动粉体蝶阀外形尺寸

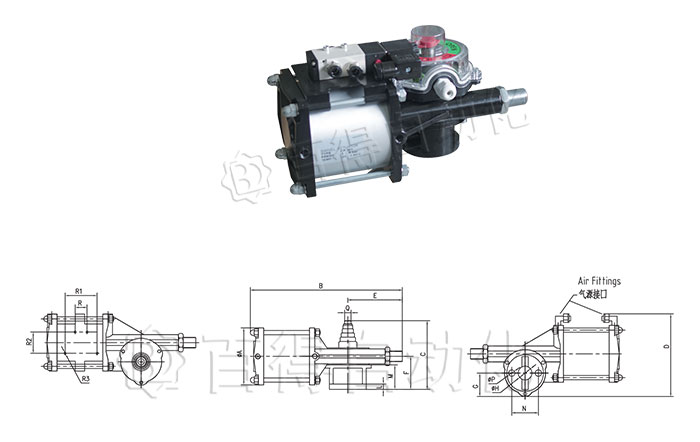

气动粉体蝶阀执行器外形尺寸


气动粉体蝶阀双法兰连接主要外型连接尺寸
公称通径DN ФA ФB ФC E F G ФN ФP ФR a T U V Z
VIFS100 95 180 220 250 77 35 N°4xФ14 N°4xФ20 220 22°30 80 M12 50 M10
VIFS150 100 200 228 290 77 35 N°4xФ14 N°4xФ20 228 22°30 80 M12 50 M10
VIFS200 200 250 278 340 77 35 N°4xФ14 N°4xФ20 278 22°30 80 M12 50 M10
VIFS250 250 300 328 390 77 35 N°8xФ14 N°8xФ20 325 11°15 80 M12 50 M10
VIFS300 300 350 378 440 77 35 N°8xФ14 N°16xФ20 375 5°41 80 M12 50 M10
VIFS350 350 400 440 530 85 50 N°8xФ14 N°8xФ20 440 10° 80 M12 - -
VIFS400 400 470 530 580 85 50 N°8xФ14 N°16xФ20 530 4°30 80 M12 - -
