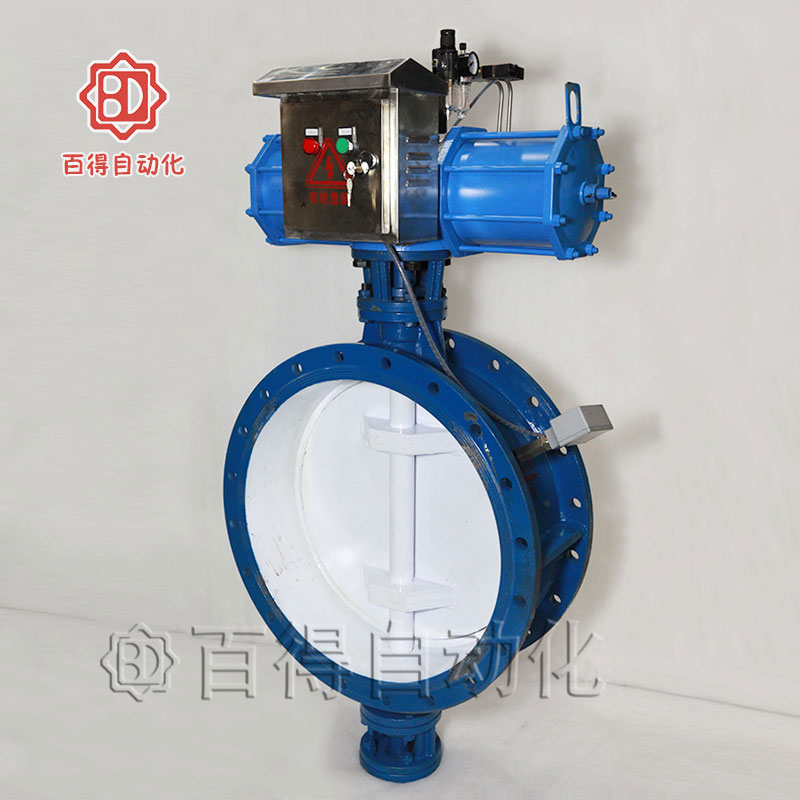

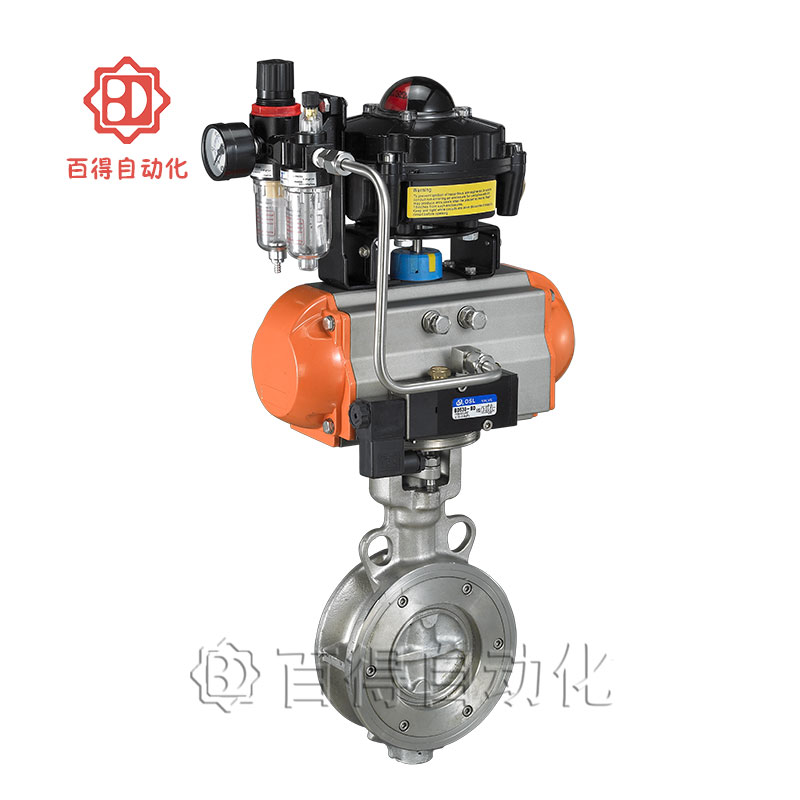

气动三偏心蝶阀
气动三偏心蝶阀
http://www.baidevalve.com/upload/气动三偏心蝶阀
http://www.baidevalve.com/upload/气动三偏心蝶阀
http://www.baidevalve.com/upload/气动三偏心蝶阀

产品名称:气动三偏心蝶阀

所属系列:气动蝶阀

规格型号:D643HY,D643HF

公称压力:PN6、10、16bar更高要求需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢(c)、不锈钢(P4、P6)、合金钢

执行器形式:AT、GT、AW、G系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动三偏心蝶阀D643HY,D643HF,采用三偏心多层次金属密封结构蝶阀+活塞式气动执行器组成。阀板与密封机构设计独特,具有优良的切断性能和耐久性能,气动三偏心蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管路管道控制中。

产品参数
气动三偏心蝶阀技术参数
公称通径 DN50-1000
公称压力 0.6、1.0、1.6、2.5MPa
连接方式 法兰式
动作范围 0~90°±5°
密封形式 金属密封
执行器型号 GT、AT、AW、G系列等,包括单双作用执行器
供气压力 0.4~0.7MPa
环境温度 -30~+70℃
可配附件 定位器,电磁阀,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等
安装尺寸

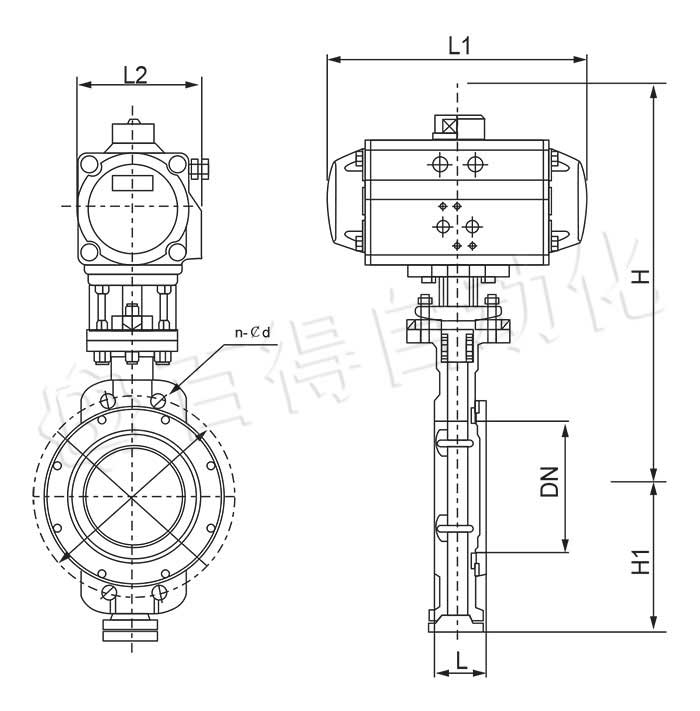

气动三偏心蝶阀外形尺寸图

气动三偏心蝶阀主要外型及连接尺寸0.6~1.6MPa
公称通径DN L H1 H2 D1 n-¢d(M) D1 n-¢d(M) D1 n-¢d(M)




0.6MPa 1.0MPa 1.6MPa
100 64 330 110 170 4-¢19 180 4-¢19 180 4-¢19
125 70 345 120 200 4-¢19 210 4-¢19 210 4-¢19
150 76 370 160 225 4-¢19 240 4-¢23 240 4-¢23
200 89 410 215 280 4-¢19 295 4-¢23 295 4-¢23
250 114 430 260 335 4-¢19 350 4-¢23 350 4-¢28
300 114 500 300 395 4-¢23 400 4-¢23 410 4-¢28
350 127 510 320 445 4-¢23 460 4-¢23 470 4-¢28
400 140 510 330 495 4-¢23 515 4-¢28 525 4-¢31
450 152 590 380 550 4-¢23 565 4-¢28 585 4-¢31
500 152 610 390 600 4-¢23 620 4-M24 650 4-M30
600 154 665 450 705 4-¢26 725 4-M27 770 4-M33
700 165 730 480 810 4-¢26 840 4-M27 840 4-M33
800 190 910 580 920 4-¢31 950 4-M30 950 4-M36
900 203 930 625 1020 4-M27 1050 4-M30 1050 4-M36
1000 216 1000 660 1120 4-M27 1160 4-M33 1170 4-M39
1200 254 1100 780 1340 4-M30 1380 4-M36 1390 4-M45
