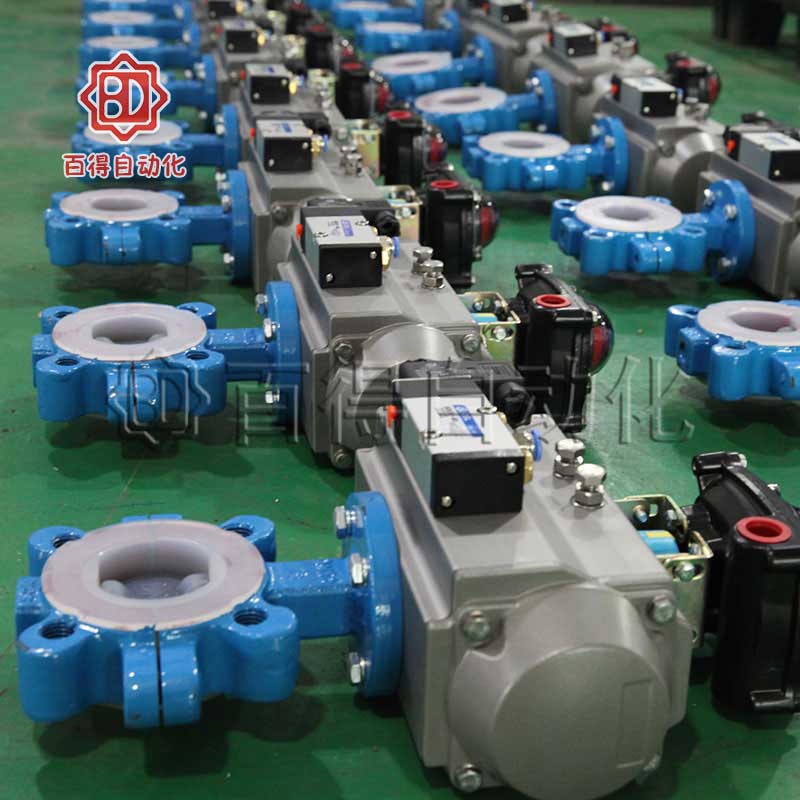

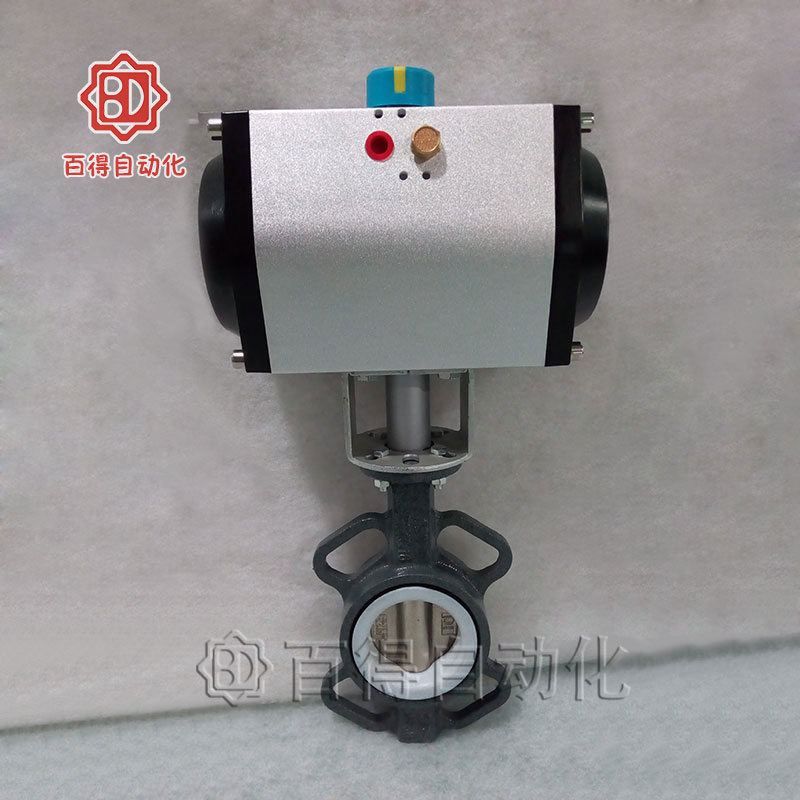

气动衬氟蝶阀
气动衬氟蝶阀
http://www.baidevalve.com/upload/气动衬氟蝶阀
http://www.baidevalve.com/upload/气动衬氟蝶阀
http://www.baidevalve.com/upload/气动衬氟蝶阀

产品名称:气动衬氟蝶阀

规格型号:D671F46,D641F46等

公称通径:DN50~2000mm

公称压力:PN6、10、16bar更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢c,不锈钢P4、P6,合金钢

适用温度:氟橡胶-20~200℃

执行器形式:AT、GT、AW、G系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动衬氟蝶阀D671F46,D641F46由气动执行器和衬氟蝶阀两部分组成,可以配备带手动装置。针对具有强酸、强碱的腐蚀性环境,在常规蝶阀的阀内和阀板上衬聚四氟乙烯或者氟塑料,使介质和阀体隔离,达到耐受腐蚀的效果。浙江百得生产的衬氟气动蝶阀具有近二十年历史,产品品质享誉国内。

产品参数
气动衬氟蝶阀技术参数
阀体形式 直通铸造蝶阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6   MPa
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
执行器型号 GT系列、AT系列、AW系列、G系列
供气压力 0.40.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
使用温度 氟橡胶-20200
环境温度 -30℃~+70
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--   失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


安装尺寸

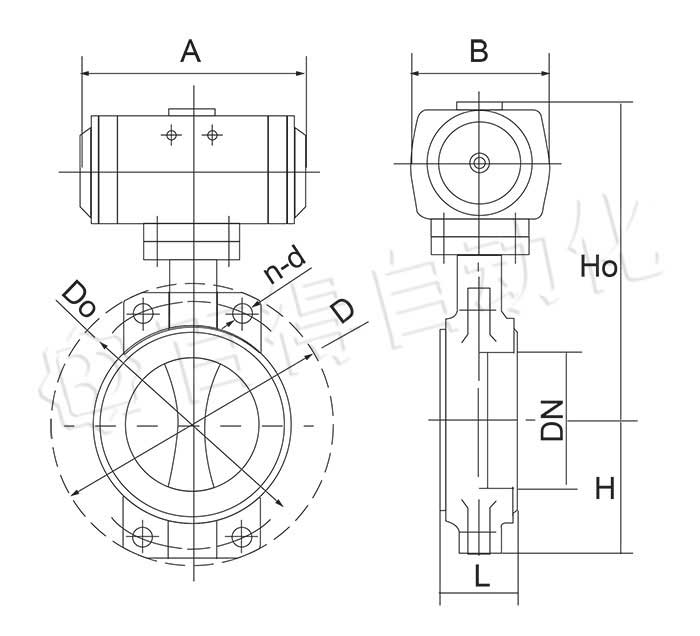

气动衬氟蝶阀,D671F46,D641F46外形尺寸图

气动对夹衬氟蝶阀D671F46主要外型及连接尺寸1.6?4.0MPa
公称通径DN L D1 D Z-¢d H H0 A B
50 43 125 165 4-¢18 63 315 180 65
65 46 145 185 4-¢18 70 330 180 65
80 46 160 200 8-¢18 83 390 245 72
100 52 180 220 8-¢18 105 431 245 72
125 56 210 250 8-¢18 115 455 245 72
150 56 240 285 8-¢22 137 620 355 93
200 68 295 340 8-¢22 164 720 550 93
250 68 350 395 12-¢22 206 800 550 350
300 78 400 445 12-¢22 230 860 600 350
350 78 460 505 16-¢22 248 883 600 350
400 102 515 565 16-¢26 289 972 600 350
450 114 565 615 20-¢26 320 1043 750 380
500 127 620 670 20-¢26 343 1098 750 380
600 154 725 780 20-¢30 413 1236 750 380
700 165 840 895 24-¢30 478 1431 750 380
800 190 950 1015 24-¢33 525 1488 750 380
