气动法兰式蝶阀
气动法兰式蝶阀
http://www.baidevalve.com/upload/气动法兰式蝶阀
http://www.baidevalve.com/upload/气动法兰式蝶阀
http://www.baidevalve.com/upload/气动法兰式蝶阀

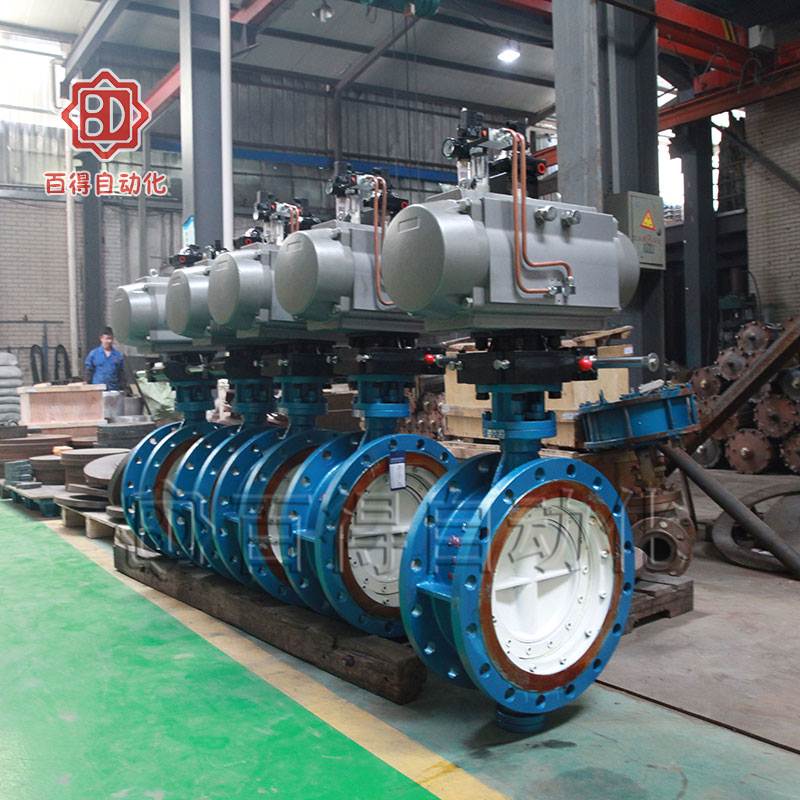

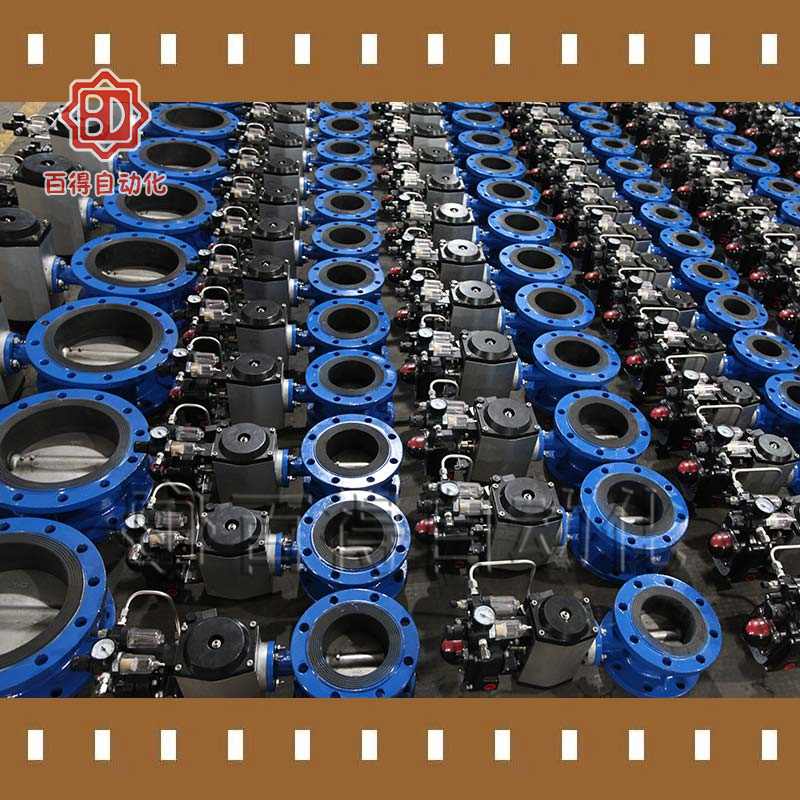

产品名称:气动法兰式蝶阀

所属系列:气动蝶阀

规格型号:D641、D642、D643

公称压力:16、25、40bar更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢(C)、不锈钢(P4、P6)

执行器形式:AT、GT、AW、G型

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动法兰蝶阀由角行程气动活塞式执行器与法兰式蝶阀组成。不同的介质可选用适合的材料,以保证蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性更凸出。法兰连接方式的蝶阀安装和拆卸容易,维修更方便。完全开启时,蝶板厚度是介质流经阀体时唯一的阻力,因此流体阻力非常小。主要用于食品、医药、化工等纯净管路及工业环保、水处理给排水管路作启闭或介质流量的调节。

产品参数
气动法兰式蝶阀技术参数
公称通径 DN50~800mm
连接方式 法兰
执行器配置 AT、GT、AW、G型
气缸形式 双作用、单作用(弹簧复位)
控制方式 开关型、调节型、三段式(开度可选)
公称压力 16、25、40bar(如需更高压力订货时请注明)
气源压力 4~7bar
介质温度 W1:-40~180℃、W3:-30~425℃、W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 丁晴橡胶(X)、聚四氟乙烯(F)、金属硬密封(H)、硬质合金(Y)


安装尺寸

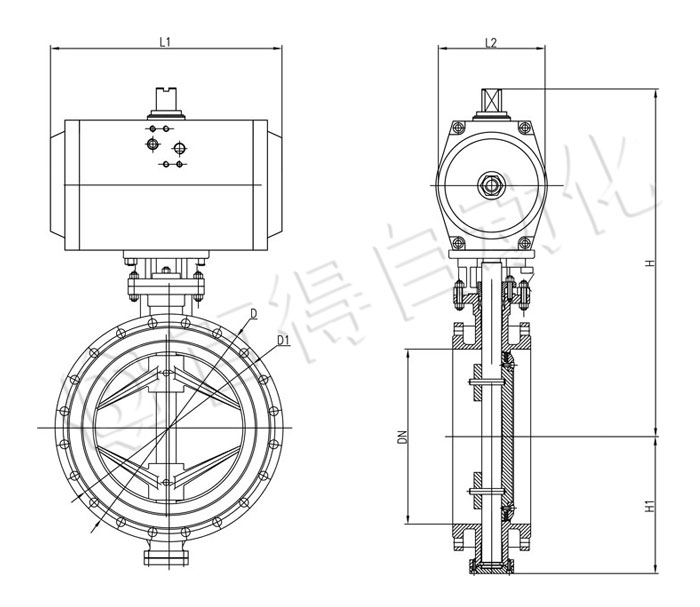

气动法兰式蝶阀安装尺寸图

气动法兰式硬密封蝶阀主要外形及连接法兰尺寸D643(H、Y、W、F)1.6MPa
公称通径DN 外形尺寸
连接法兰尺寸 执行器型号         双作用
L L1 L2 H H1 D D1 D2 气动高 n-Φd
50 108 140 70 277 65 165 125 99 118 4-Φ18 GT63
65 112 165 83 287 75 185 145 118 130 4-Φ18 GT75
80 114 182 91 365 85 200 160 132 138 4-Φ18 GT83
100 127 209 100 420 130 220 180 156 147 4-Φ18 GT92
125 140 294 120 436 175 250 210 184 170 4-Φ18 GT118
150 140 284 137 466 190 285 240 211 190 4-Φ22 GT127
200 152 378 172 593 215 340 295 266 228 4-Φ22 GT160
250 165 418 224 682 265 405 355 319 285 4-Φ22 GT190
300 178 593 135 725 305 460 410 370 185 4-Φ22 BAW13
350 190 782 190 832 340 520 470 429 240 4-Φ22 BAW17
400 216 782 190 862 360 580 525 480 240 4-Φ22 BAW17
450 222 888 190 945 400 640 585 548 240 4-Φ26 BAW20A
500 229 888 190 1058 430 715 650 609 240 4-Φ26 BAW20A
600 267 1098 235 1108 490 840 770 720 285 4-Φ30 BAW20
700 292 1309 310 1170 555 910 840 794 360 4-Φ30 BAW25
800 318 1309 310 1325 620 1025 950 901 360 4-Φ33 BAW25


相关资质
一种气动执行器新型结构的齿轮轴专利证书
一种气动执行器新型结构的齿轮轴专利证书
阀门气动执行器专利证书
阀门气动执行器专利证书
大口径阀门用快关带缓冲气动执行器专利
大口径阀门用快关带缓冲气动执行器专利
应用案例

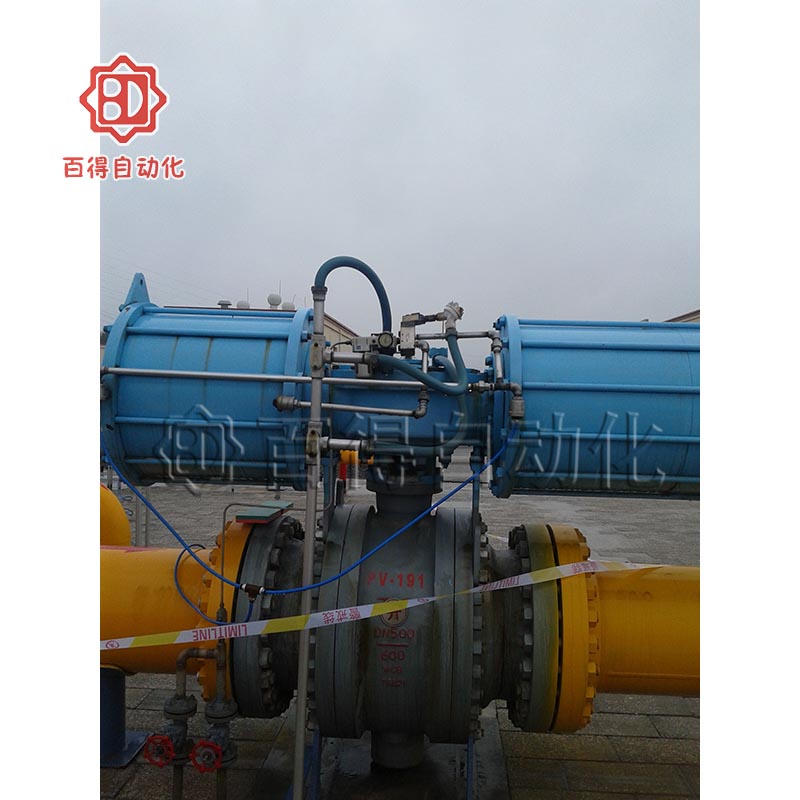

气动阀门在山西晋城某集气站维护现场
气动阀门在山西晋城某集气站维护现场
AW气动执行器在中海油泰州石化
AW气动执行器在中海油泰州石化
AW气动执行器在西宁某光伏企业
AW气动执行器在西宁某光伏企业

类似产品

1/2
