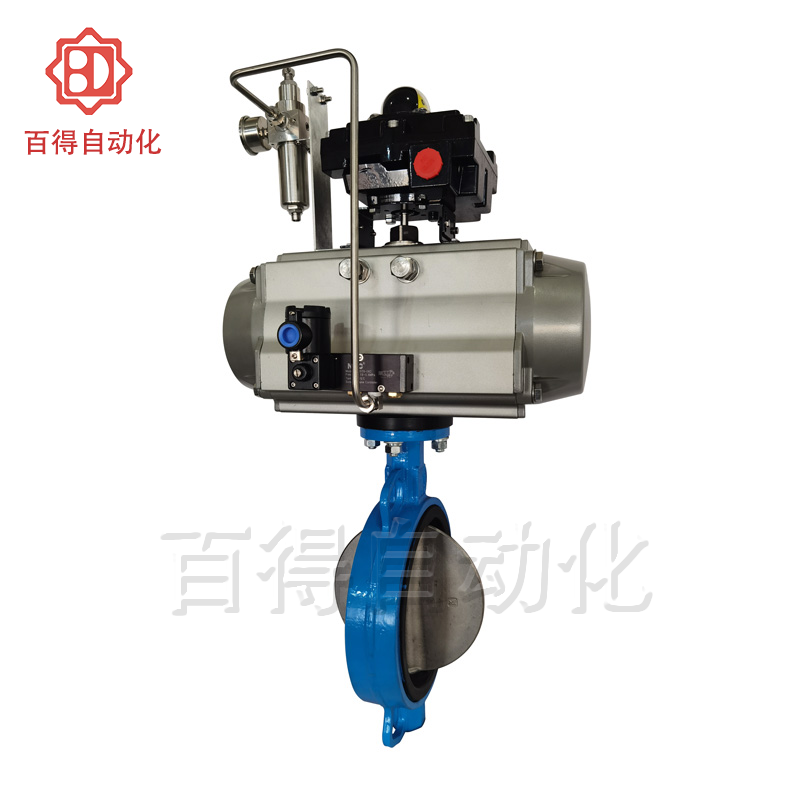

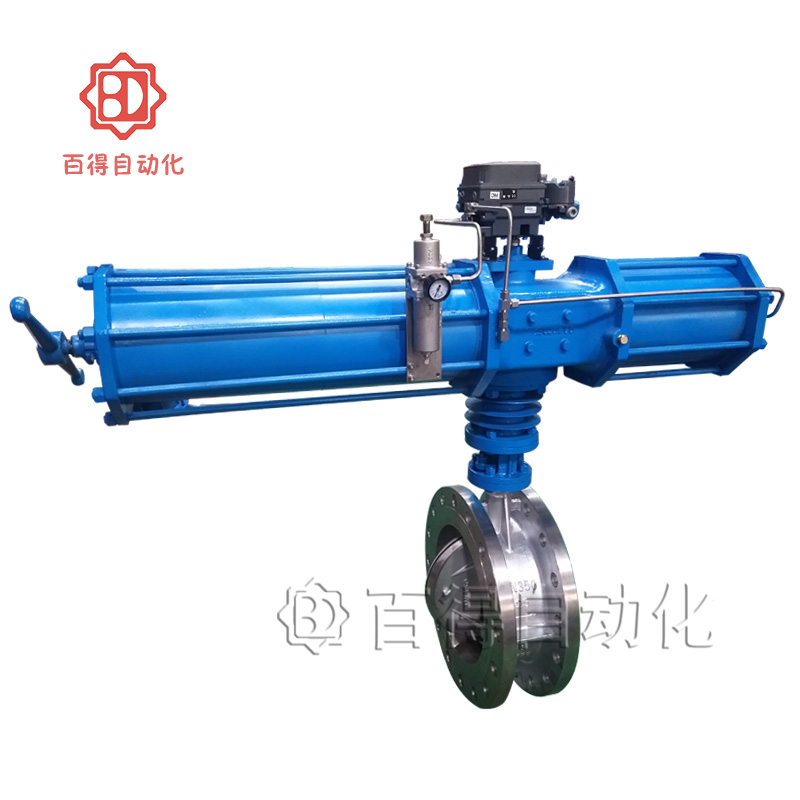

防爆气动蝶阀
防爆气动蝶阀
http://www.baidevalve.com/upload/防爆气动蝶阀
http://www.baidevalve.com/upload/防爆气动对夹式蝶阀
http://www.baidevalve.com/upload/防爆气动蝶阀1

产品名称:防爆气动蝶阀

所属系列:气动蝶阀

规格型号:D641FB,D671FB

公称压力:PN6、10、16bar更高要求需注明

适用气源:0.4~0.7MPa

阀体材质:不锈钢、铸钢、铬钼钢、合金钢

执行器形式:AT、GT、AW、G系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

浙江百得自动化防爆气动蝶阀D641FB,D671FB是由配备了防爆电磁阀、防爆限位开关、防爆定位器等元器件的气动执行器和各式蝶阀组成,适用于易燃易爆场合。气动防爆蝶阀可根据扭矩力的要求选择配备AT、GT、AW或者G系列气动执行器,根据使用介质的状态来选择不同的阀门材质。

产品参数
防爆气动蝶阀技术参数
公称通径 DN50600
公称压力 1.6
A级(零泄漏)
连接方式 对夹、法兰
可选配蝶阀 法兰偏心软密封蝶阀、中线法兰蝶阀、衬氟蝶阀、对夹硬密封蝶阀、
法兰硬密封蝶阀、通风蝶阀
适用介质 易燃易爆的气体、液体、粉尘等介质
适用温度 -29—550
气动执行器 ATGTAWG系列等双作用、单作用(弹簧复位)执行器
可选控制附件 电磁换向阀 AC220V/DC24V
(防爆) 单作用 二位三通

双作用 二位五通 单电控

双电控
限位开关 机械式
(防爆) 感应式
电气定位器 输入:4-20mA
(防爆) 输入/输出:4-20mA
手操机构
气源处理三联件


安装尺寸

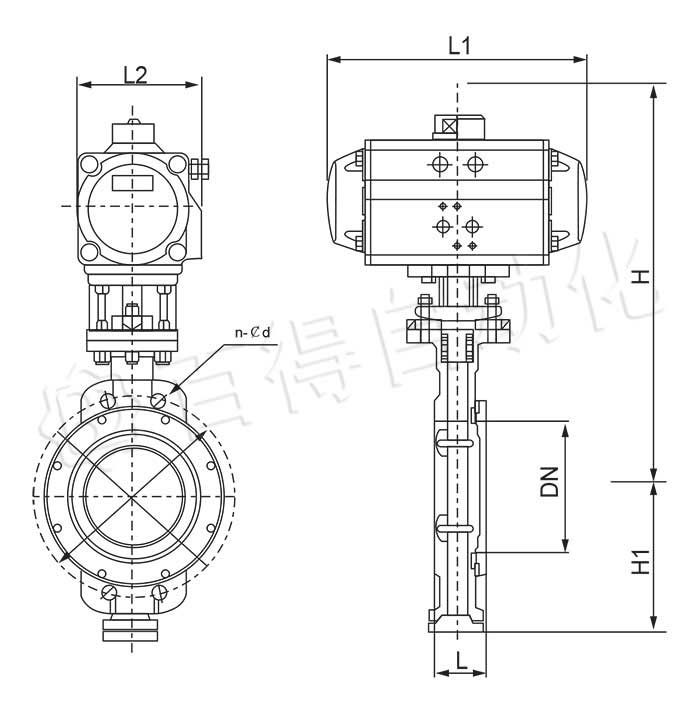

防爆气动蝶阀外形尺寸图

D641FB,D671FB防爆气动蝶阀主要外型及连接尺寸0.6~1.6MPa
公称通径DN L H1 H2 D1 n-¢d(M) D1 n-¢d(M) D1 n-¢d(M)




0.6MPa 1.0MPa 1.6MPa
100 64 330 110 170 4-¢19 180 4-¢19 180 4-¢19
125 70 345 120 200 4-¢19 210 4-¢19 210 4-¢19
150 76 370 160 225 4-¢19 240 4-¢23 240 4-¢23
200 89 410 215 280 4-¢19 295 4-¢23 295 4-¢23
250 114 430 260 335 4-¢19 350 4-¢23 350 4-¢28
300 114 500 300 395 4-¢23 400 4-¢23 410 4-¢28
350 127 510 320 445 4-¢23 460 4-¢23 470 4-¢28
400 140 510 330 495 4-¢23 515 4-¢28 525 4-¢31
450 152 590 380 550 4-¢23 565 4-¢28 585 4-¢31
500 152 610 390 600 4-¢23 620 4-M24 650 4-M30
600 154 665 450 705 4-¢26 725 4-M27 770 4-M33
700 165 730 480 810 4-¢26 840 4-M27 840 4-M33
800 190 910 580 920 4-¢31 950 4-M30 950 4-M36
900 203 930 625 1020 4-M27 1050 4-M30 1050 4-M36
1000 216 1000 660 1120 4-M27 1160 4-M33 1170 4-M39
1200 254 1100 780 1340 4-M30 1380 4-M36 1390 4-M45
