气动通风蝶阀

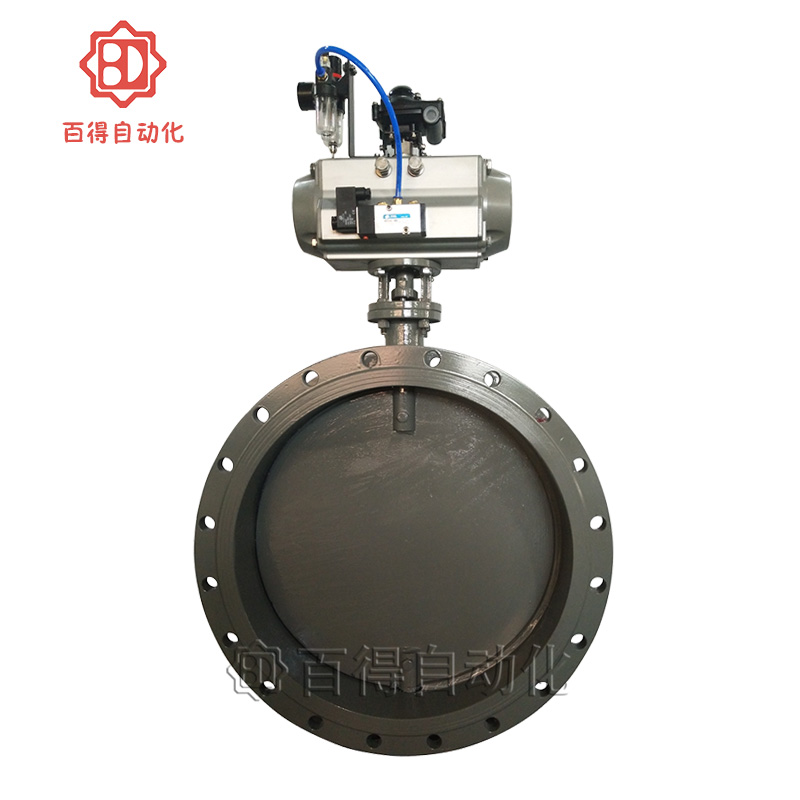

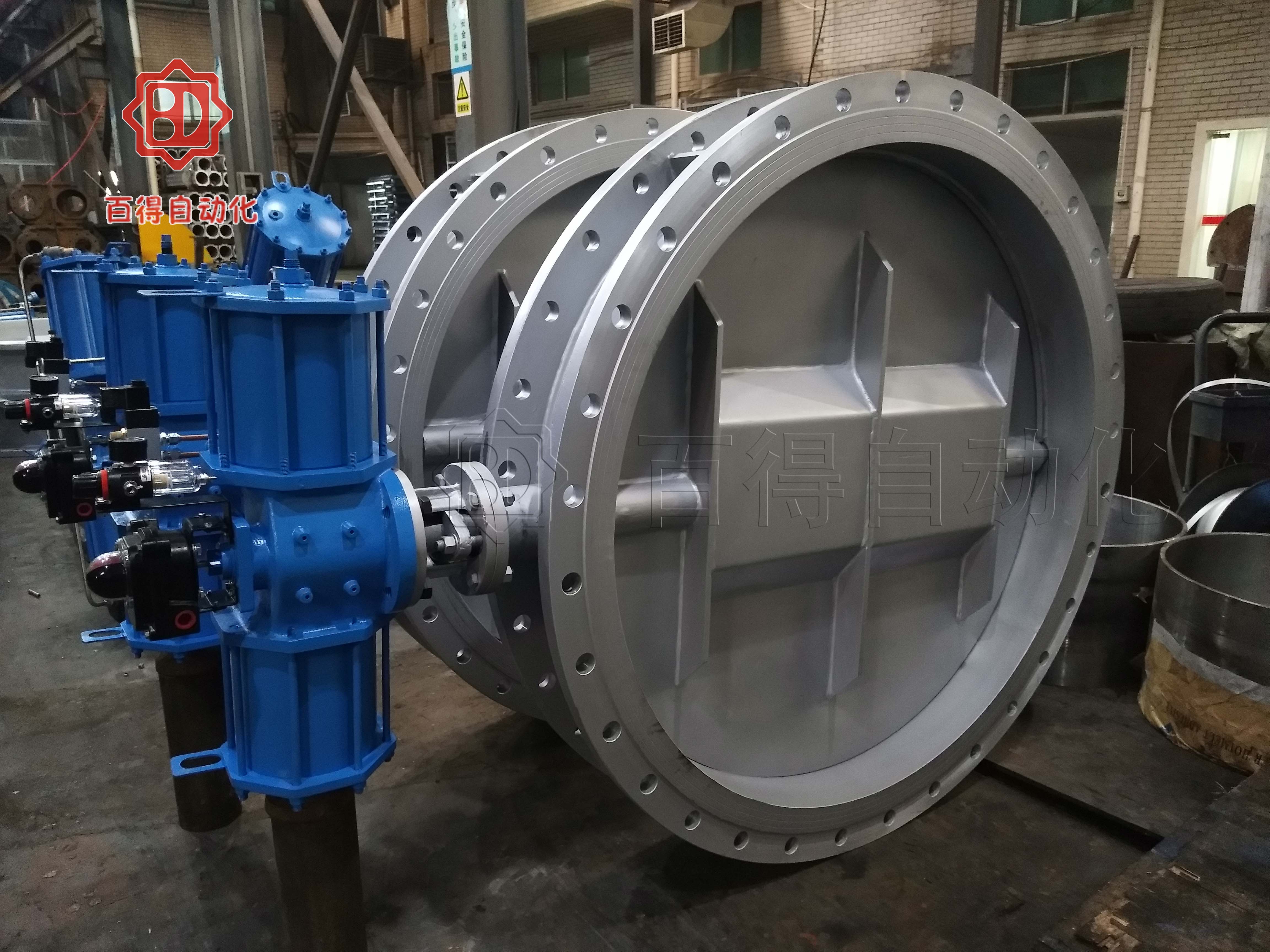

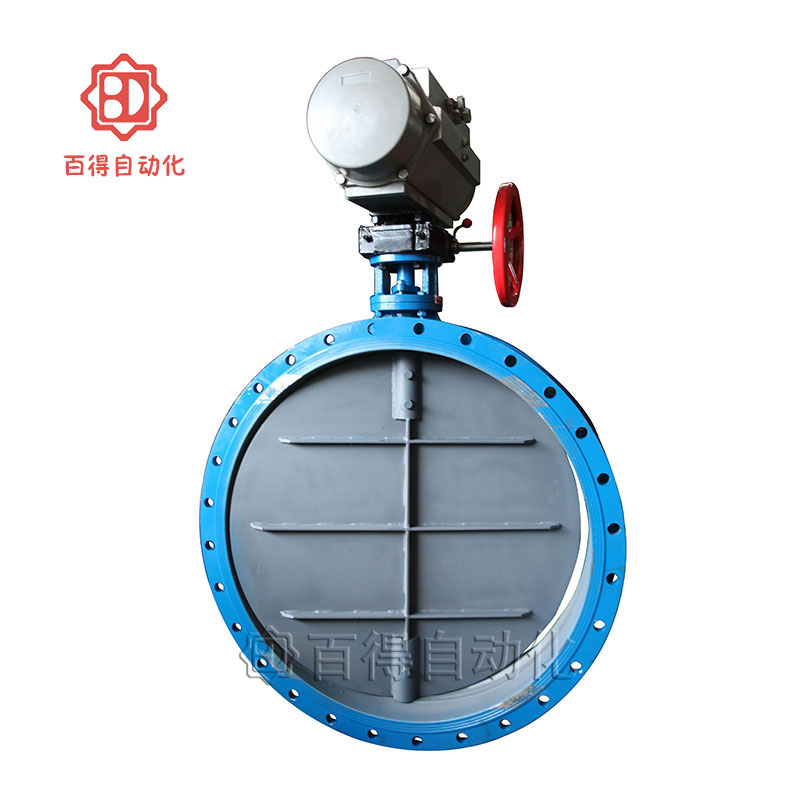

气动通风蝶阀
http://www.baidevalve.com/upload/气动通风蝶阀
http://www.baidevalve.com/upload/气动通风蝶阀
http://www.baidevalve.com/upload/气动不锈钢通风蝶阀
http://www.baidevalve.com/upload/气动通风蝶阀9

产品名称:气动通风蝶阀

所属系列:气动蝶阀

规格型号:D641W

公称压力:PN6、10、16bar更高要求需注明

阀体材质:碳钢(c)、不锈钢(P4、P6)

适用气源:0.4~0.7MPa

执行器形式:AT、GT、AW、G系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动通风蝶阀D641W属于非密闭型蝶阀配置阀门气动装置(AT、GT、AW、G系列)。阀体采用结构钢板焊接制造,阀门结构紧凑、重量轻、安装方便、适用于通风管道,通风除尘系统、冷热风,烟气,含尘气体等介质。对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流作用。

产品参数
气动通风蝶阀技术参数
执行器选配 AT、G、TAW、G系列
气源压力 双作用:4-7bar/单作用:4-7bar
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈)
高温型:-20℃~160℃(氟橡胶O型圈)
动作范围 0~90°±5°
阀位信号 定位器:4~20mA/回信器:全开全关信号
阀体形式 钢板焊接阀体
公称通径 DN50~2000mm
公称压力 PN6、10、16bar(如需更高压力订货时注明)
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料


安装尺寸

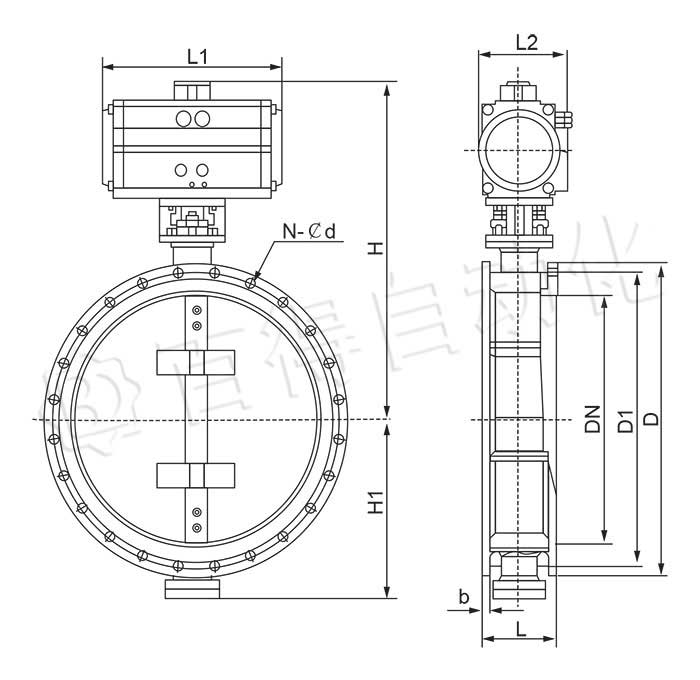

气动通风蝶阀外形尺寸图

气动通风蝶阀主要外型及连接尺寸PN2.5?6.0
公称通径DN L1 L2 H H1 L D D1 D2 N-¢d
50 145 75 286 70 100 140 110 88 4-¢14
65 145 75 306 80 100 160 130 108 4-¢14
80 145 75 334 95 100 190 150 124 4-¢18
100 169 84 354 105 100 210 170 144 4-¢18
125 169 84 384 120 100 240 200 174 8-¢18
150 201 98 409 132 100 265 225 199 8-¢18
200 209 108 593 160 120 320 280 254 8-¢18
250 242 120 650 187 120 375 335 309 12-¢18
300 275 132 715 220 120 440 395 363 12-¢22
350 275 132 814 245 140 490 445 413 12-¢22
400 332 148 863 270 140 540 495 463 16-¢22
450 332 148 918 297 160 595 550 518 16-¢22
500 385 165 1016 322 160 645 600 568 20-¢22
600 450?750 188?210 1128 377 180 755 705 667 20-¢26
700 507?750 215?210 1233 430 180 860 810 772 24-¢26
800 507?900 215?275 1344 487 200 975 920 878 24-¢30
900 507?900 215?275 1550 537 200 1075 1020 978 24-¢30
1000 507?900 215?275 1660 587 220 1175 1120 1078 28-¢30
1200 507?900 215?275 1890 687 240 1405 1340 1295 32-¢33
1400 562?900 235?275 2670 760 260 1630 1560 1510 36-¢36
1600 646?900 272?275 2810 895 280 1830 1760 1710 40-¢36
1800 646?1180 275?365 3020 995 300 2045 1970 1918 44-¢39
2000 722?1800 305?365 3220 1095 320 2265 2180 2125 48-¢42
