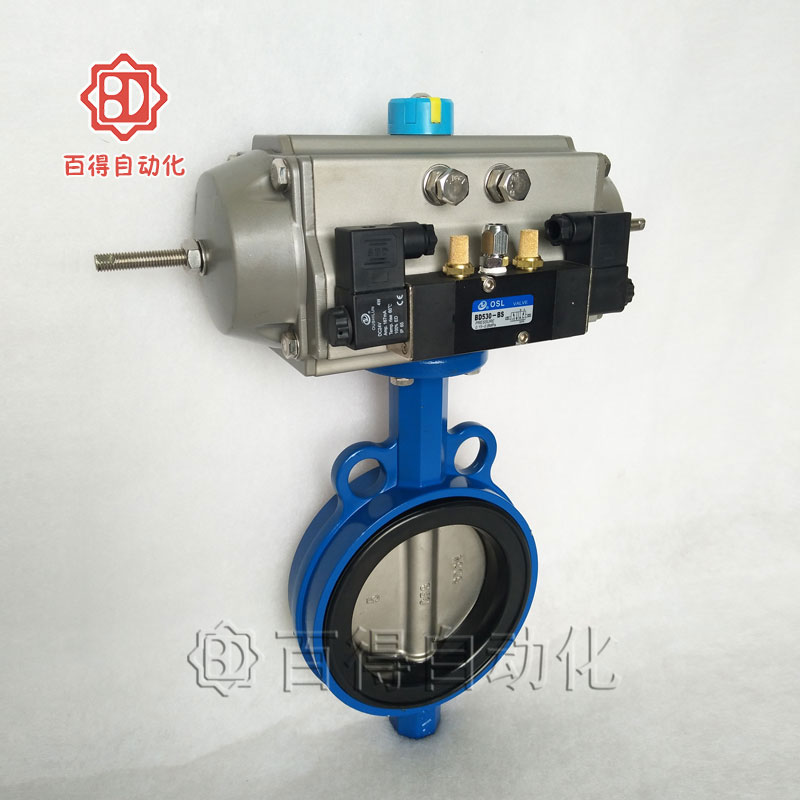

气动衬胶蝶阀

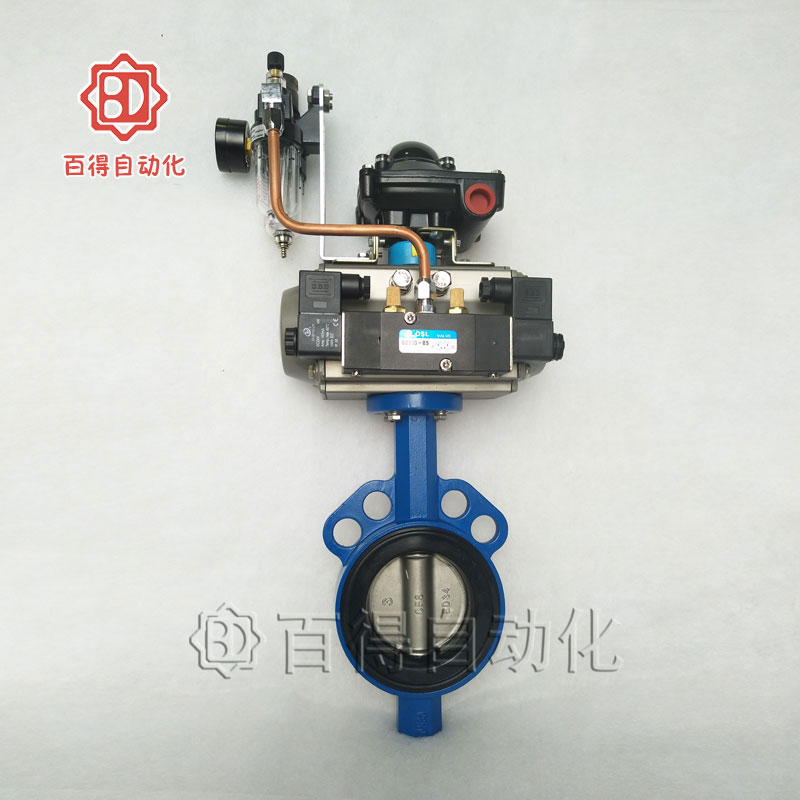

气动衬胶蝶阀
http://www.baidevalve.com/upload/气动衬胶蝶阀
http://www.baidevalve.com/upload/气动衬胶蝶阀
http://www.baidevalve.com/upload/气动衬胶蝶阀

产品名称:气动衬胶碟阀

产品型号:D671J,D671X

公称通径:DN50-DN2000

公称压力:0.6-1.6(mpa)

连接方式:对夹、法兰

结构形式:中线式

阀体材质:不锈钢、铸钢、304、316

执行器形式:AT、GT、AW、G系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动衬胶蝶阀D671J,D671X是通过高温将橡胶与蝶阀中的阀体硫化成一体,可搭载任意型号90°回转的气动执行器。具备耐腐蚀、耐磨、使用寿命长,而且具有无毒、抗菌、防霉等特点。衬胶气动蝶阀连接方式分法兰式和对夹式;密封结构有全衬胶、半衬胶。

产品参数
气动衬胶蝶阀技术参数
公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
执行器形式 AT、GT、AW、G系列
气源压力 0.4-0.7MPa
零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O


安装尺寸

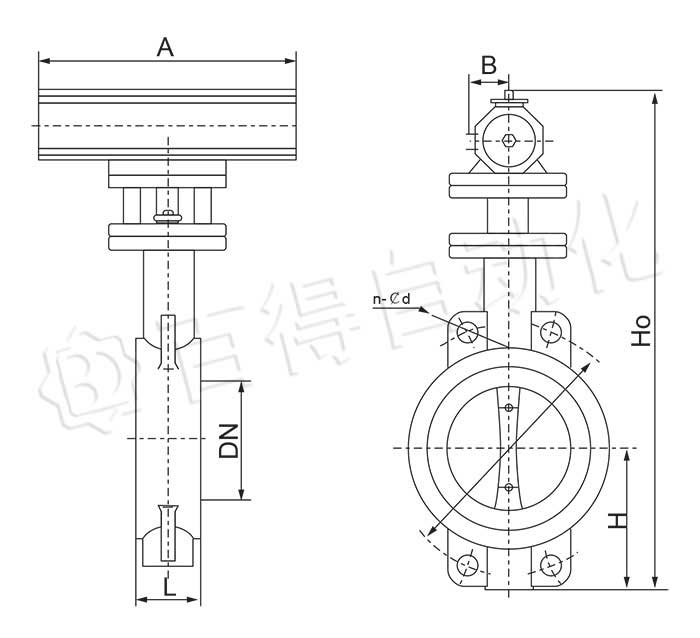

气动衬胶蝶阀外形尺寸图

Q671X气动软密封蝶阀主要外型及连接尺寸0.6~1.0MPa
公称通径DN L H Ho A B Do n-¢d Do n-¢d






0.6MPa 1.0MPa
50 43 63 315 180 65 110 4-¢18 125 4-¢18
65 46 70 330 180 65 130 4-¢18 145 4-¢18
80 46 83 390 245 72 150 8-¢18 160 8-¢18
100 52 105 431 240 72 170 8-¢18 180 8-¢18
125 56 115 455 240 72 200 8-¢18 210 8-¢18
150 56 137 626 350 93 225 8-¢22 240 8-¢22
200 60 164 720 350 93 280 8-¢22 295 12-¢22
250 68 206 800 550 350 335 12-¢22 355 12-¢26
300 78 230 860 600 350 395 12-¢22 410 12-¢26
350 78 248 883 600 350 445 16-¢22 470 16-¢26
400 102 289 972 600 350 495 16-¢26 525 16-¢30
450 114 320 1043 750 380 550 20-¢26 585 20-¢30
500 127 343 1098 750 380 600 20-¢26 650 20-¢33
600 154 413 1236 750 380 705 20-¢30 770 20-¢36
700 165 478 1431 750 380 810 24-¢30 840 24-¢36
800 190 525 1488 750 380 920 24-¢33 950 24-¢39
900 203 620 1615 1250 380 1020 28-¢33 1050 28-¢39
1000 216 725 1765 1500 580 1120 28-¢36 1170 28-¢42
1200 254 780 1976 1500 580 1340 32-¢39 1390 32-¢48
