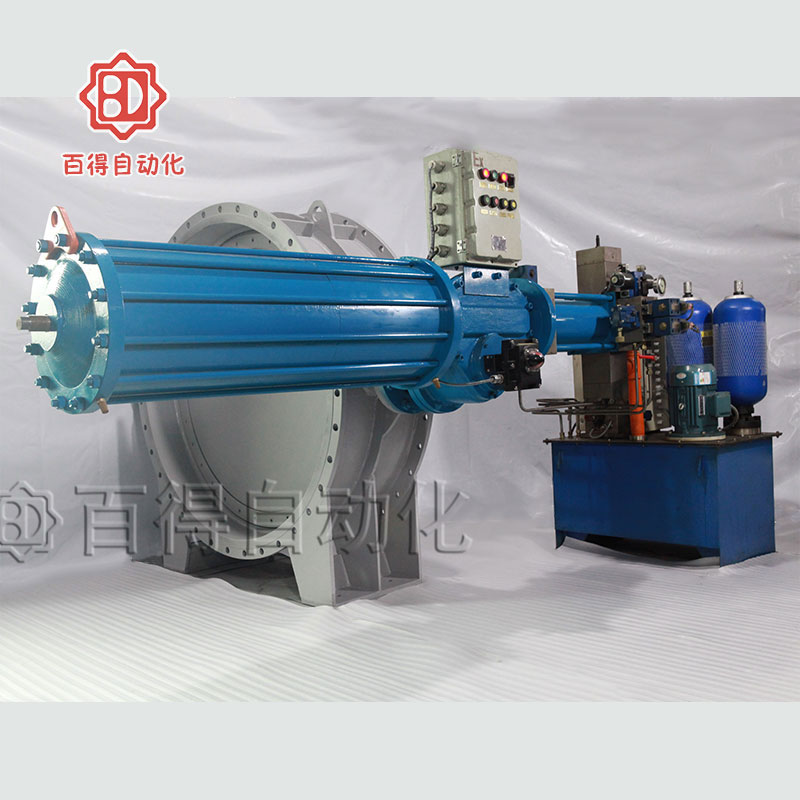

百得生产的钢厂TRT系统防爆快关阀采用具备防爆资质的油泵电机、电磁阀、压力继电器、压力变送器、行程开关、电控箱、液位继电器等等防爆电子元器件，可安全使用于高炉炉顶煤气余压透平发电装置中易燃易爆气体的输送和控制。
产品参数
产品名称：钢厂TRT系统防爆快关阀
所属系列：液控快速关闭阀
公称通径：DN150～DN4000
公称压力：PN2.5～PN40
适用介质：水、蒸汽、气体、油品等
介质温度：≤400℃
开阀时间：10～90秒(可调)
正常关阀：10～90秒(可调)
快速关阀：0.3～0.8秒
全开状态最小流阻系数：0.1
动力电源：AC380V
可选控制电源：AC220V、DC220V、DC110V、DC24V
可控制动作：开阀、关阀、停止、15度游动、快关、远程故障联锁快关
远程信号类型：无源的开关量信号、4～20mA模拟量信号
|
液控快速关闭阀液压站
液压元件配置清单
|
|
序号
|
名称
|
生产厂家
|
备注
|
|
1
|
电机
|
大速电机
|
西门子ABB
|
|
2
|
油泵
|
合肥长源
|
长江液压、力士乐、油研、派克、阿托斯、威格士、台湾钰盟
|
|
3
|
蓄能器
|
宁波朝日
|
天津布柯玛、派克
|
|
4
|
电磁换向阀
|
北京华德
|
油研、力士乐、阿托斯、威格士
|
|
5
|
节流阀
|
北京华德
|
油研、力士乐、阿托斯、威格士
|
|
6
|
液控单向阀
|
北京华德
|
油研、力士乐、阿托斯、威格士
|
|
7
|
电磁球阀
|
北京华德
|
油研、力士乐、阿托斯、威格士
|
|
8
|
智能压力控制器
|
上海欧士伦
|
SOR、UE、日本横河
|
|
9
|
压力变送器
|
苏科仪表
|
罗斯蒙特、横河
|
|
|
插装阀
|
上海航海
|
|
|
10
|
直动式溢流阀
|
宁波克泰
|
中英合资、进口
|
|
11
|
单向阀
|
宁波克泰
|
中英合资、进口
|
|
12
|
电磁阀(常闭)
|
宁波克泰
|
中英合资、进口
|
|
13
|
节流阀
|
宁波克泰
|
中英合资、进口
|
|
14
|
截止阀
|
宁波克泰
|
中英合资、进口
|
|
15
|
空气滤清器
|
黎明液压
|
|
|
16
|
压力表
|
黎明液压
|
|
|
17
|
充气工具
|
黎明液压
|
|
|
18
|
胶管接头
|
黎明液压
|
|
|
液控快速关闭阀液压站
电气元件配置清单
|
|
序号
|
名称
|
生产厂家
|
产地
|
备注
|
|
1
|
断路器
|
Schnider
|
法国
|
|
|
2
|
开关电源
|
Schnider
|
法国
|
|
|
3
|
可编程PLC
|
西门子
|
德国
|
|
|
4
|
交流接触器
|
Schnider
|
法国
|
|
|
5
|
小型继电器
|
欧姆龙
|
日本
|
|
|
6
|
热继电器
|
Schnider
|
法国
|
|
|
7
|
转换开关
|
Schnider
|
法国
|
|
|
8
|
按钮开关
|
Schnider
|
法国
|
|
|
9
|
保险
|
Schnider
|
法国
|
|
|
10
|
指示灯
|
Schnider
|
法国
|
|
|
11
|
行程开关
|
欧姆龙
|
日本
|
|
|
12
|
端子
|
中南电子
|
广东
|
|
|
13
|
就地控制箱
|
百得
|
浙江
|
|
|
14
|
智能压力控制器
|
欧仕伦
|
上海
|
|
|
15
|
扩展模块
|
|
|
非常配
|
|
16
|
扩展模块
|
|
|
非常配
|
|
17
|
触摸屏
|
|
|
非常配
|

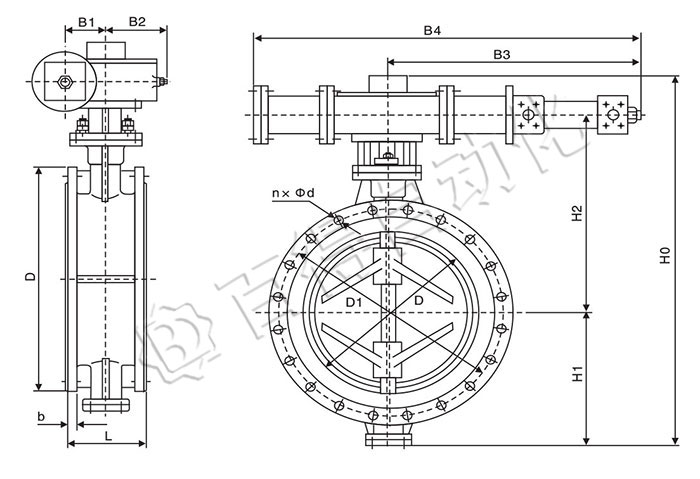

安装尺寸
|
钢厂TRT系统防爆快关阀
|
|
钢厂TRT系统防爆快关阀主要外形及连接尺寸（PN1.6MPa)
|
|
单位（mm）
|
|
公称通径DN
|
L
|
D
|
D1
|
b
|
n
|
d
|
B1
|
B2
|
B3
|
B4
|
H1
|
H2
|
HO
|
|
200
|
152
|
340
|
295
|
24
|
12
|
23
|
128
|
150
|
880
|
1340
|
176
|
481
|
887
|
|
250
|
165
|
405
|
355
|
26
|
12
|
27
|
128
|
150
|
880
|
1340
|
210
|
518
|
958
|
|
300
|
178
|
460
|
410
|
28
|
12
|
27
|
128
|
150
|
880
|
1340
|
238
|
577
|
1045
|
|
350
|
190
|
520
|
470
|
30
|
16
|
27
|
135
|
160
|
1066
|
1722
|
270
|
617
|
1140
|
|
400
|
216
|
580
|
525
|
32
|
16
|
31
|
135
|
160
|
1066
|
1722
|
302
|
659
|
1214
|
|
450
|
222
|
640
|
585
|
34
|
20
|
31
|
135
|
160
|
1066
|
1722
|
332
|
678
|
1263
|
|
500
|
229
|
715
|
650
|
36
|
20
|
34
|
180
|
205
|
1380
|
2220
|
370
|
738
|
1370
|
|
600
|
267
|
840
|
770
|
38
|
20
|
37
|
180
|
205
|
1380
|
2220
|
432
|
827
|
1521
|
|
700
|
292
|
910
|
840
|
40
|
24
|
37
|
180
|
205
|
1380
|
2220
|
470
|
875
|
1607
|
|
800
|
318
|
1025
|
950
|
42
|
24
|
40
|
195
|
220
|
1550
|
2510
|
530
|
953
|
1763
|
|
900
|
330
|
1125
|
1050
|
44
|
28
|
40
|
195
|
220
|
1550
|
2510
|
580
|
1000
|
1860
|
|
1000
|
410
|
1255
|
1170
|
46
|
28
|
43
|
195
|
220
|
1550
|
2510
|
650
|
1092
|
2022
|
|
1200
|
470
|
1485
|
1390
|
52
|
32
|
49
|
221
|
250
|
1745
|
2777
|
765
|
1238
|
2307
|
|
1400
|
530
|
1685
|
1590
|
58
|
36
|
49
|
221
|
250
|
1745
|
2777
|
890
|
1319
|
2513
|
|
1600
|
600
|
1930
|
1820
|
64
|
40
|
56
|
221
|
250
|
1745
|
2777
|
1010
|
1429
|
2743
|
相关资质
快速切断阀执行器（液控）专利证书
蓄能式电液联动阀门执行器专利证书
液动执行器专利证书
BJH-401防爆接线盒防爆合格证
BAPL-610防爆信号盒防爆合格证
BAPL-410N信号盒防爆合格证
应用案例
液控快关阀在天然气管路现场打压测试
0.5秒快速关闭阀在鄂尔多斯某热电厂工作现场
整体型快速关闭阀徐州
