0.5秒快关液控蝶阀
0.5秒快关液控蝶阀
http://www.baidevalve.com/upload/0.5秒快关液控蝶阀
http://www.baidevalve.com/upload/0.5秒快关液控蝶阀在徐州
http://www.baidevalve.com/upload/0.5秒快关液控蝶阀在现场
http://www.baidevalve.com/upload/液控0.5秒快关蝶阀

产品名称:0.5秒快关液控蝶阀

公称通径:DN150~DN4000

公称压力:PN2.5~PN40

适用介质:水、蒸汽、气体、油品等

介质温度:≤400℃

开阀时间:10~90秒(可调)

正常关阀:10~90秒(可调)

快速关阀:0.3~0.8秒

动力电源:AC380V

控制电源:AC220V、DC220V、DC110V、DC24V


联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

0.5秒快关液控蝶阀可在0.3-0.8秒内实现快速截断,属于安全阀。主要安装于汽轮机抽气管路、高炉煤气余压发电装置(TRT)进气管路等高安全等级系统,作紧急切断阀用;有效防止汽机尾部蒸汽和冷凝水倒灌,保护机组的安全。0.5秒液控快速关闭阀由阀门、齿轮齿条油缸传动装置、液压系统、电气控制系统四大部分组成。浙江百得自动化自行研发生产液控快速关闭阀十余年,产品足迹遍及全国各地。


产品参数

产品名称:0.5秒快关液控止回蝶阀
所属系列:液控快速关闭阀
公称通径:DN150~DN4000
公称压力:PN2.5~PN40
适用介质:水、蒸汽、气体、油品等
介质温度:≤400℃
开阀时间:10~90秒(可调)
正常关阀:10~90秒(可调)
快速关阀:0.3~0.8秒
全开状态最小流阻系数:0.1
动力电源:AC380V
可选控制电源:AC220V、DC220V、DC110V、DC24V
可控制动作:开阀、关阀、停止、15度游动、快关、远程故障联锁快关
远程信号类型:无源的开关量信号、4~20mA模拟量信号

0.5秒液控快速关闭阀液压站

液压元件配置清单

序号

名称

生产厂家

备注

1

电机

大速电机

西门子ABB

2

油泵

合肥长源

长江液压、力士乐、油研、派克、阿托斯、威格士、台湾钰盟

3

蓄能器

宁波朝日

天津布柯玛、派克

4

电磁换向阀

北京华德

油研、力士乐、阿托斯、威格士

5

节流阀

北京华德

油研、力士乐、阿托斯、威格士

6

液控单向阀

北京华德

油研、力士乐、阿托斯、威格士

7

电磁球阀

北京华德

油研、力士乐、阿托斯、威格士

8

智能压力控制器

上海欧士伦

SORUE、日本横河

9

压力变送器

苏科仪表

罗斯蒙特、横河

插装阀

上海航海

10

直动式溢流阀

宁波克泰

中英合资、进口

11

单向阀

宁波克泰

中英合资、进口

12

电磁阀(常闭)

宁波克泰

中英合资、进口

13

节流阀

宁波克泰

中英合资、进口

14

截止阀

宁波克泰

中英合资、进口

15

空气滤清器

黎明液压

16

压力表

黎明液压

17

充气工具

黎明液压

18

胶管接头

黎明液压




















0.5秒液控快速关闭阀液压站

电气元件配置清单

序号

名称

生产厂家

产地

备注

1

断路器

Schnider

法国

2

开关电源

Schnider

法国

3

可编程PLC

西门子

德国

4

交流接触器

Schnider

法国

5

小型继电器

欧姆龙

日本

6

热继电器

Schnider

法国

7

转换开关

Schnider

法国

8

按钮开关

Schnider

法国

9

保险

Schnider

法国

10

指示灯

Schnider

法国

11

行程开关

欧姆龙

日本

12

端子

中南电子

广东

13

就地控制箱

百得

浙江

14

智能压力控制器

欧仕伦

上海

15

扩展模块

非常配

16

扩展模块

非常配

17

触摸屏

非常配

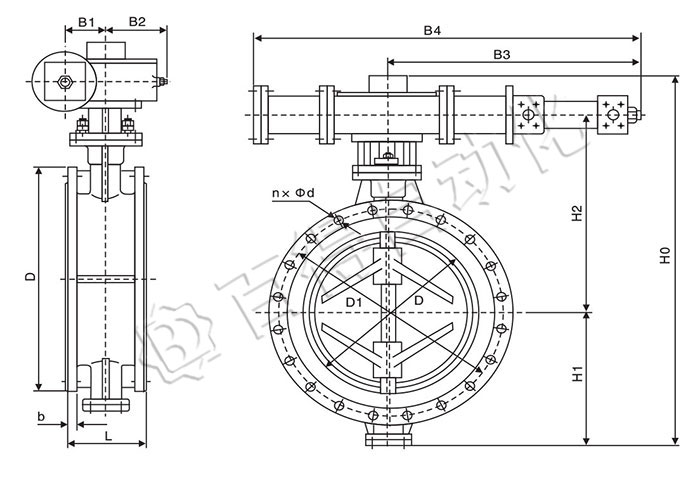

安装尺寸

0.5秒快关液控蝶阀

0.5秒快速关闭阀
YxKD743H型液控快速关闭阀主要外形及连接尺寸(PN1.6MPa)


单位(mm)
公称通径DN L D D1 b n d B1 B2 B3 B4 H1 H2 HO
200 152 340 295 24 12 23 128 150 880 1340 176 481 887
250 165 405 355 26 12 27 128 150 880 1340 210 518 958
300 178 460 410 28 12 27 128 150 880 1340 238 577 1045
350 190 520 470 30 16 27 135 160 1066 1722 270 617 1140
400 216 580 525 32 16 31 135 160 1066 1722 302 659 1214
450 222 640 585 34 20 31 135 160 1066 1722 332 678 1263
500 229 715 650 36 20 34 180 205 1380 2220 370 738 1370
600 267 840 770 38 20 37 180 205 1380 2220 432 827 1521
700 292 910 840 40 24 37 180 205 1380 2220 470 875 1607
800 318 1025 950 42 24 40 195 220 1550 2510 530 953 1763
900 330 1125 1050 44 28 40 195 220 1550 2510 580 1000 1860
1000 410 1255 1170 46 28 43 195 220 1550 2510 650 1092 2022
1200 470 1485 1390 52 32 49 221 250 1745 2777 765 1238 2307
1400 530 1685 1590 58 36 49 221 250 1745 2777 890 1319 2513
1600 600 1930 1820 64 40 56 221 250 1745 2777 1010 1429 2743


相关资质
快速切断阀执行器(液控)专利证书
快速切断阀执行器(液控)专利证书
蓄能式电液联动阀门执行器专利证书
蓄能式电液联动阀门执行器专利证书
液控大缸体缓冲发明专利证书
液控大缸体缓冲发明专利证书
应用案例

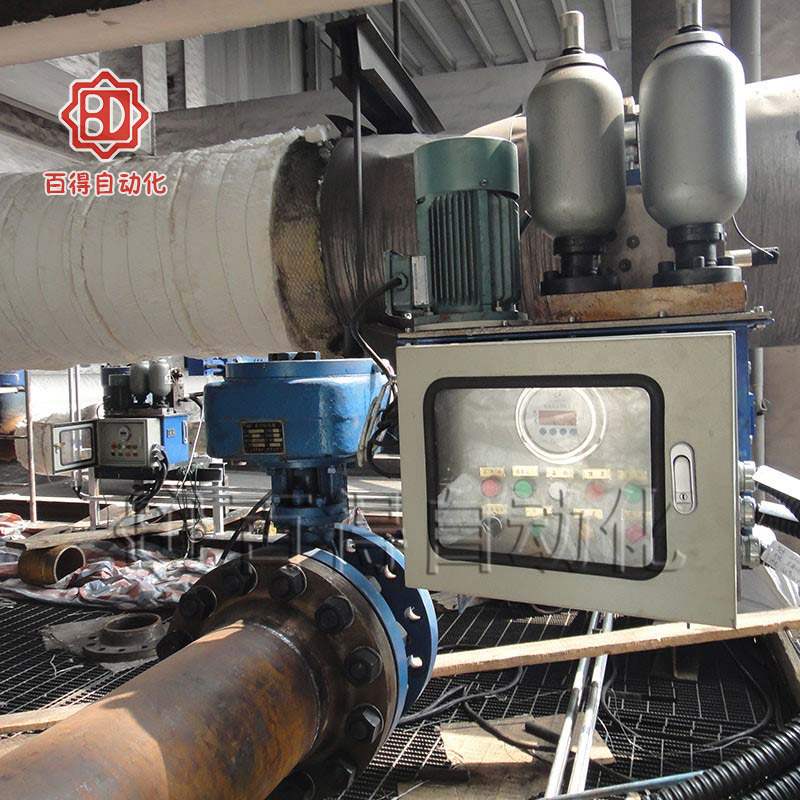

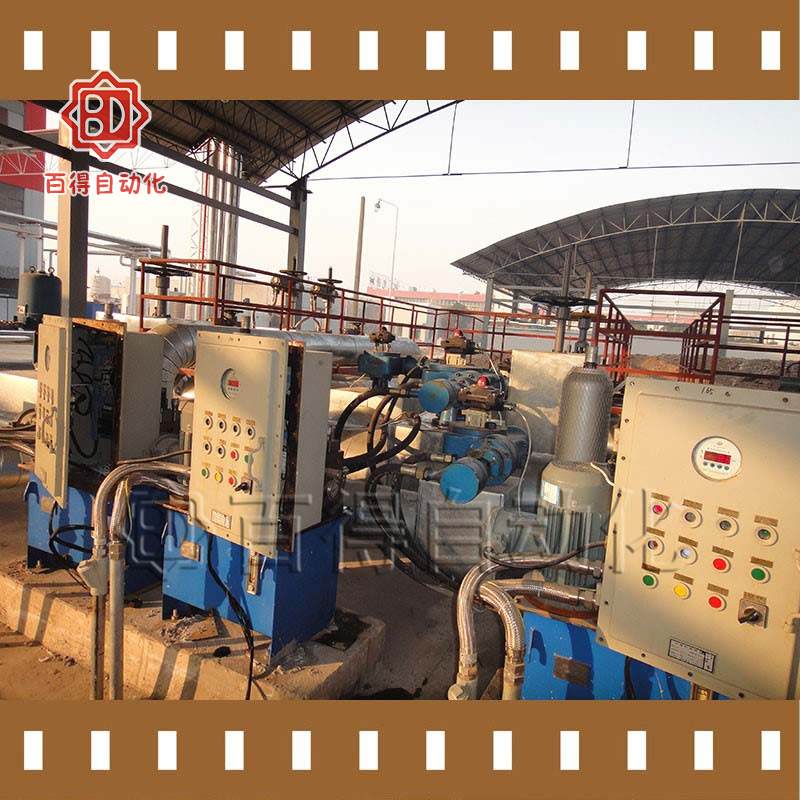

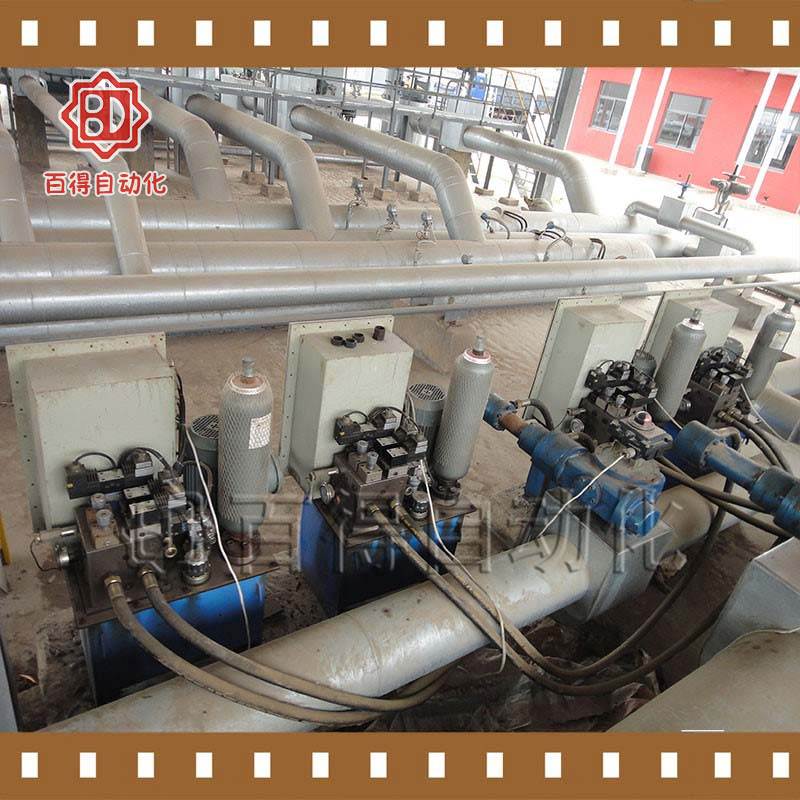

0.5秒快速关闭阀在鄂尔多斯某热电厂工作现场
0.5秒快速关闭阀在鄂尔多斯某热电厂工作现场

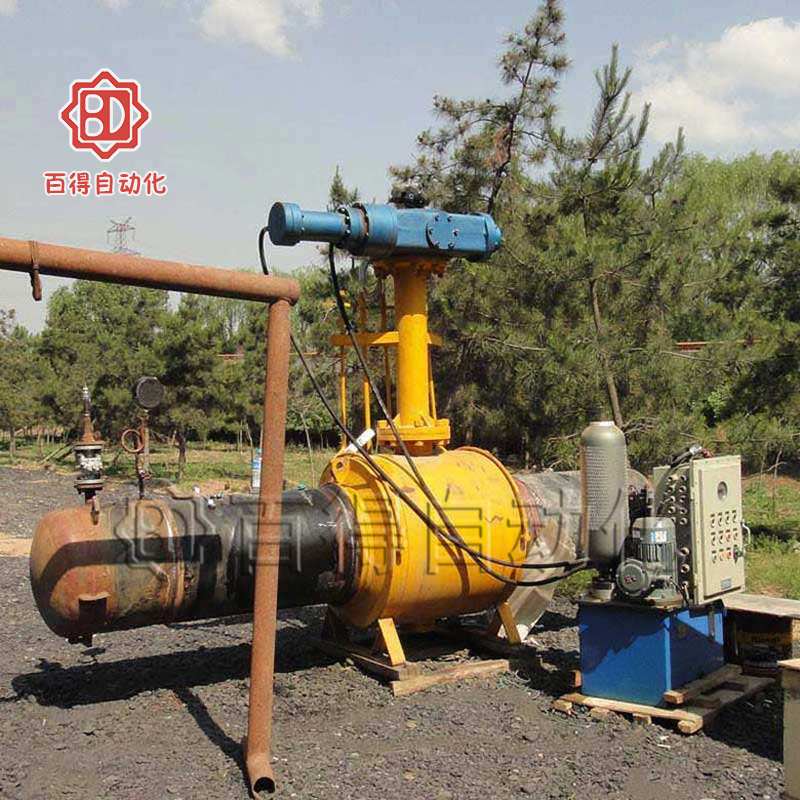

液控快关阀在天然气管路现场打压测试
液控快关阀在天然气管路现场打压测试
防爆液控快速关闭阀在徐州研究所
防爆液控快速关闭阀在徐州研究所
