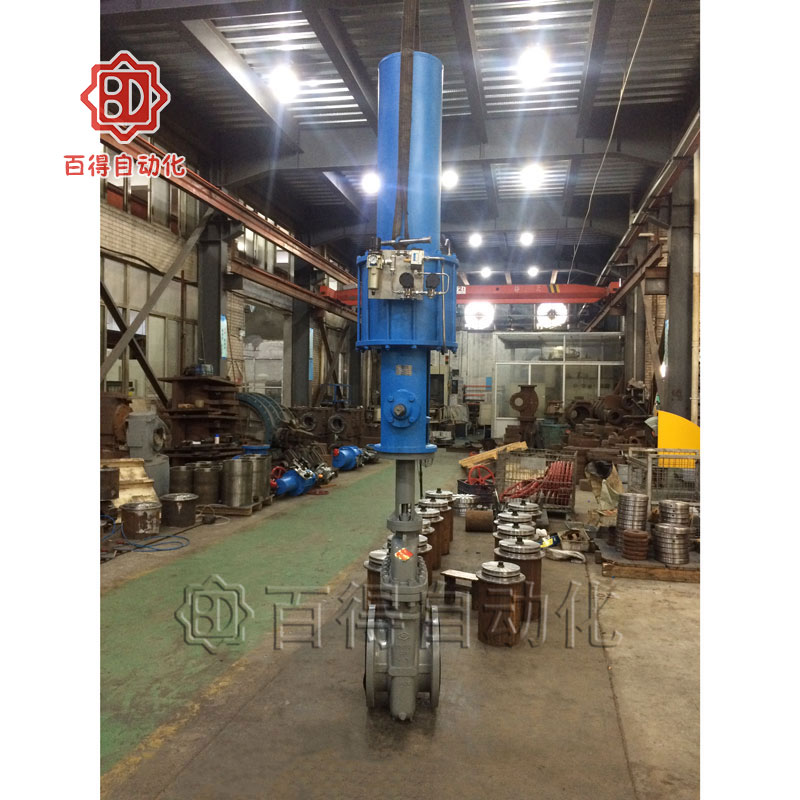

气动平板闸阀
气动平板闸阀
http://www.baidevalve.com/upload/气动平板闸阀
http://www.baidevalve.com/upload/气动平板闸阀
http://www.baidevalve.com/upload/气动平板闸阀

产品名称:气动平板闸阀

规格型号:Z643H,Z643WF,Z6s43

公称压力:PN1.0~16.0MPa

连接方式:法兰

主体材质:铸铁、铸钢、不锈钢

结构形式:单闸板、双闸板

密封性质:合金钢、F46、硬质合金

气源压力:0.4~0.7MPa

公称通径:DN50~800mm,NPS2"~28"


联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动平板闸阀Z643H,Z643WF,Z6s43由于其特殊的结构特点而具备较强的防腐、耐磨、耐冲蚀性能,是一款控制介质流动的启闭及调节的管路控制设备,适用于天然气,石油,化工,环保,城市管道,燃气输送管线,放空系统和汽储存装置等场合。浙江百得自动化生产大型气动闸阀近二十年历史,具备丰富经验,产品质量稳定、产品足迹覆盖全国各地。


产品参数
气动平板闸阀技术参数
公称通径 DN50~800mm
连接方式 法兰式
气缸形式 双作用、单作用、带手动装置
控制方式 开关型、调节型
公称压力 1.6-10MPa
气源压力 4~7bar
介质温度 -29425℃(碳钢)-40550℃(不锈钢)
环境温度 标准型:-20~80
阀体材质 碳钢(C)、不锈钢(P4P6
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y


安装尺寸

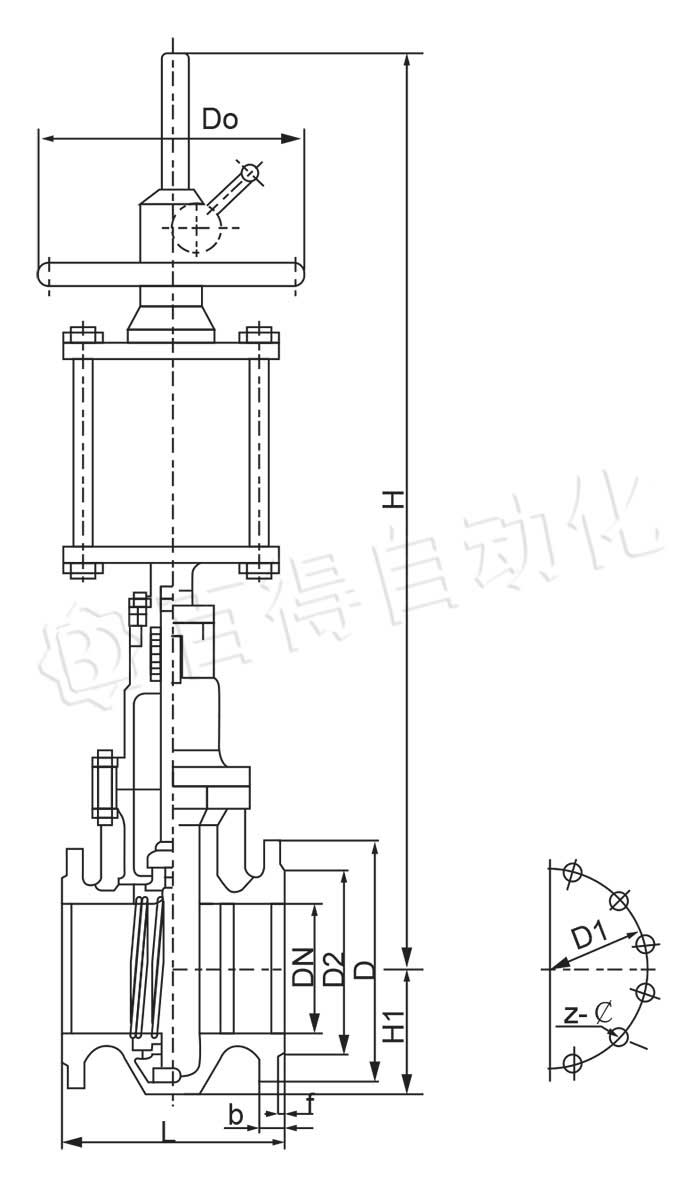

气动带手动平板闸阀


气动带手动平板闸阀Z643H主要外型及连接尺寸1.6?2.5MPa
公称通径DN L D D1 D2 Do f b H H1 n-¢d
50 178 160 125 100 250 3 16 584 80 4-¢18
65 190 180 145 120 250 3 18 634 95 4-¢18
80 203 195 160 135 250 3 20 688 100 8-¢18
100 229 215 181 135 300 3 20 863 114 8-¢18
125 254 245 210 185 350 3 22 940 132 8-¢18
150 267 280 240 210 350 3 24 1030 150 8-¢23
200 292 335 295 265 350 3 26 1277 168 12-¢23
250 330 405 355 320 400 3 30 1491 203 12-¢25
300 356 460 410 375 450 4 30 1701 237 12-¢25
350 381 520 470 435 500 4 34 1875 265 16-¢30
400 406 580 525 485 305 4 36 2180 300 16-¢30
450 432 640 585 545 305 4 40 2440 325 20-¢34
500 457 705 650 608 305 4 44 2860 360 20-¢41
600 508 840 770 718 305 5 48 3450 425 20-¢41
700 610 910 840 788 305 5 50 3960 460 24-¢41
800 660 1020 950 898 305 5 52 4550 512 24-¢41
900 711 1120 1050 998 250 5 54 5250 565 28-¢48
1000 811 1250 1170 1110 250 5 56 5870 630 28-¢48


相关资质
一种气动执行器新型结构的齿轮轴专利证书
一种气动执行器新型结构的齿轮轴专利证书
温州市科技创新型企业证书
温州市科技创新型企业证书
阀门气动执行器专利证书
阀门气动执行器专利证书
应用案例
气动闸阀在潍坊森达美港某工程安装
气动闸阀在潍坊森达美港某工程安装
气动截止阀在潮州某工程
气动截止阀在潮州某工程
气动闸阀在紫光化工某工艺现场
气动闸阀在紫光化工某工艺现场
