浙江百得生产的气动高温闸阀Z641H可附加定制散热片，在普通高温闸阀的设计基础上散热效果更佳。带手动装置可以根据客户要求设置成侧装或者顶装，百得自动化为客户提供高品质的高温气动闸阀。
产品参数
|
气动高温闸阀技术参数
|
|
公称通径
|
DN50~800mm
|
|
连接方式
|
法兰式
|
|
气缸形式
|
双作用、单作用、带手动装置
|
|
控制方式
|
开关型、调节型
|
|
公称压力
|
1.6、2.5、4.0、6.4MPa
|
|
气源压力
|
4~7bar
|
|
介质温度
|
-29～425℃（碳钢）-40～550℃（不锈钢）
|
|
环境温度
|
标准型:-20~80℃
|
|
阀体材质
|
碳钢（C）、不锈钢（P4、P6）
|
|
密封材质
|
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）
|

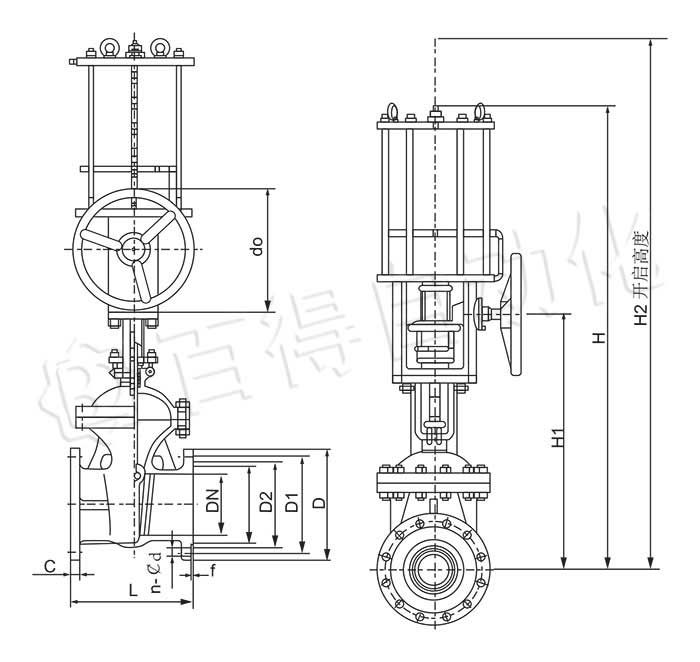

安装尺寸
|
气动带手动高温闸阀Z641H主要外型及连接尺寸1.0MPa
|
|
公称通径DN
|
D
|
D1
|
D2
|
b
|
f
|
L
|
H
|
Ds
|
Do
|
z-￠d
|
|
50
|
160
|
125
|
100
|
16
|
3
|
250
|
865
|
160
|
250
|
4-￠18
|
|
80
|
195
|
160
|
135
|
20
|
3
|
280
|
1100
|
160
|
300
|
8-￠18
|
|
100
|
215
|
180
|
155
|
20
|
3
|
300
|
1200
|
160
|
350
|
8-￠18
|
|
150
|
280
|
240
|
210
|
24
|
3
|
350
|
1380
|
219
|
400
|
8-￠23
|
|
200
|
335
|
295
|
265
|
26
|
3
|
400
|
1580
|
273
|
400
|
12-￠23
|
|
250
|
405
|
355
|
320
|
30
|
3
|
450
|
1710
|
273
|
400
|
12-￠25
|
|
300
|
460
|
410
|
375
|
30
|
4
|
500
|
1880
|
325
|
500
|
12-￠25
|
|
350
|
520
|
470
|
435
|
34
|
4
|
550
|
2180
|
426
|
500
|
16-￠25
|
|
400
|
580
|
525
|
485
|
36
|
4
|
600
|
2325
|
459
|
550
|
16-￠30
|
|
450
|
640
|
585
|
545
|
40
|
4
|
650
|
2570
|
500
|
550
|
20-￠30
|
|
500
|
705
|
650
|
608
|
44
|
4
|
700
|
2800
|
600
|
600
|
20-￠34
|
|
600
|
840
|
770
|
718
|
48
|
5
|
800
|
3010
|
600
|
600
|
20-￠41
|
