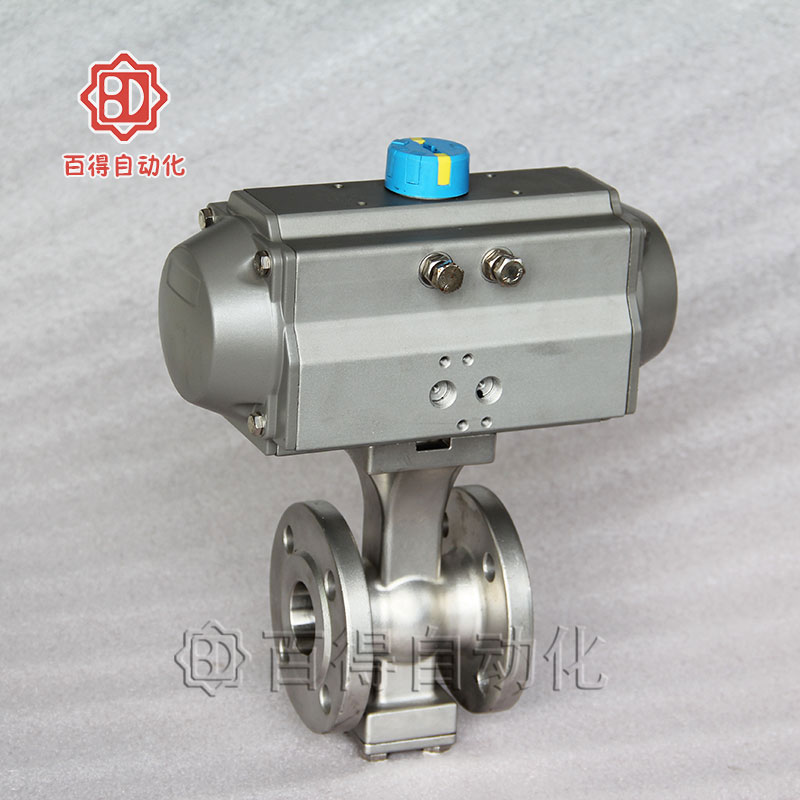

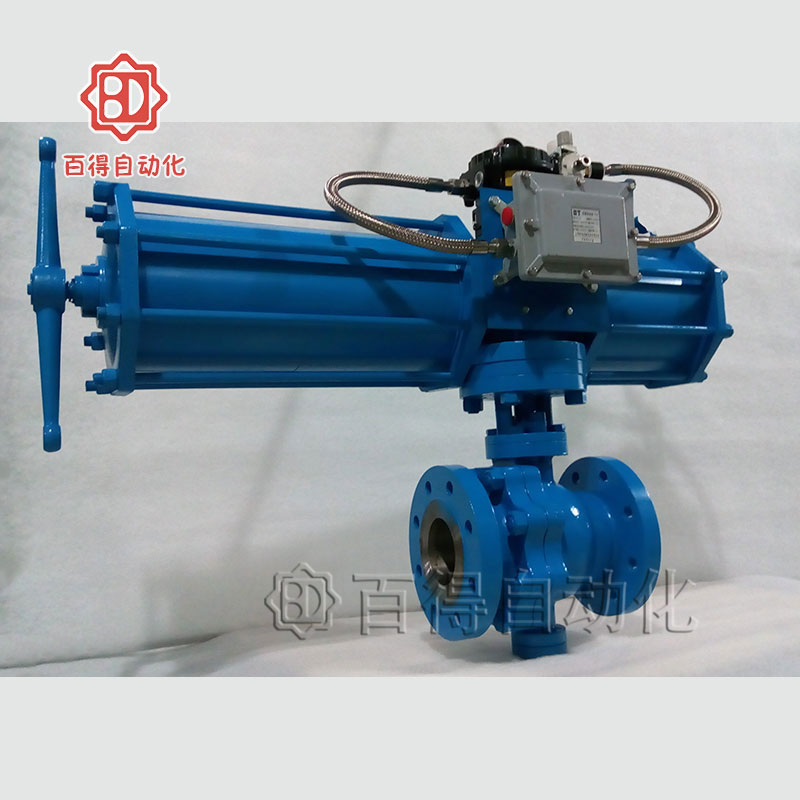

气动固定球阀是由气动执行器输出扭矩力带动固定球阀做90°启闭运转的成套管路控制装置。与浮动球阀相比，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长。
产品参数
|
气动固定球阀技术参数
|
|
公称通径
|
DN50~500mm
|
|
连接方式
|
法兰
|
|
执行器配置
|
AT、GT、AW、G型
|
|
气缸形式
|
双作用、单作用（弹簧复位）
|
|
控制方式
|
二位切断（开关型）、调节型、三段式（开度可选）
|
|
公称压力
|
16、25、40bar（如需更高压力订货时请注明）
|
|
气源压力
|
4~7bar
|
|
介质温度
|
W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
|
|
环境温度
|
标准型:-20~80℃
|
|
阀体材质
|
碳钢（C）、不锈钢（P4、P6）
|
|
密封材质
|
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）
|
安装尺寸
|

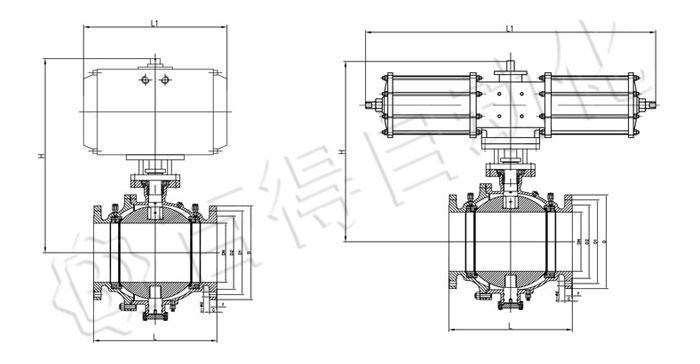

气动固定球阀主要外形及连接法兰尺寸 Q647F-1.6MPa
|
|
公称通径DN
|
外形尺寸
|
法兰连接尺寸
|
执行器型号 双作用
|
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
气动高
|
n-Φd
|
|
50
|
178
|
190
|
260
|
165
|
125
|
99
|
20
|
170
|
4-Φ18
|
GT118
|
|
65
|
190
|
210
|
293
|
185
|
145
|
118
|
20
|
190
|
4-Φ18
|
GT127
|
|
80
|
203
|
247
|
323
|
200
|
160
|
132
|
20
|
228
|
8-Φ18
|
GT143
|
|
100
|
229
|
276
|
382
|
220
|
180
|
156
|
22
|
228
|
8-Φ18
|
GT160
|
|
125
|
356
|
593
|
468
|
250
|
210
|
184
|
22
|
185
|
8-Φ18
|
BAW13
|
|
150
|
394
|
782
|
510
|
285
|
240
|
211
|
24
|
240
|
8-Φ22
|
BAW17
|
|
200
|
457
|
888
|
655
|
340
|
295
|
266
|
24
|
240
|
12-Φ22
|
BAW20A
|
|
250
|
533
|
1098
|
847
|
405
|
355
|
319
|
26
|
285
|
12-Φ22
|
BAW20
|
|
300
|
610
|
1309
|
980
|
460
|
410
|
370
|
28
|
360
|
12-Φ22
|
BAW25
|
|
350
|
686
|
1427
|
1085
|
520
|
470
|
429
|
30
|
360
|
12-Φ22
|
BAW28
|
|
400
|
762
|
1926
|
1215
|
580
|
525
|
480
|
32
|
440
|
12-Φ22
|
BAW355
|
|
500
|
914
|
|
1385
|
715
|
650
|
609
|
36
|
|
12-Φ22
|
BAW400
|
