百得气动卫生级球阀Q681F、Q684F阀体采用不锈钢精制而成,流道经过精密抛光和除菌处理,采用了全包裹的F4密封,没有死角且容易清洗。流道内壁电子抛光,保持流体畅通无阻。
产品参数
气动卫生级球阀技术参数 |
公称通径 | DN20~102mm |
连接方式 | 卡箍、焊接 |
气缸选配 | AT系列、GT系列 |
气缸形式 | 双作用、单作用(弹簧复位) |
控制方式 | 二位切断(开关型)、调节型、三段式(开度可选) |
公称压力 | 16bar(如需更高压力订货时请注明) |
气源压力 | 双作用:4~8bar、单作用:5~8bar |
介质温度 | W1:-40~180℃ |
环境温度 | 标准型:-20~80℃ |
阀体材质 | 碳钢(C)、不锈钢(P4、P6) |
密封材质 | 聚四氟乙烯(F) |

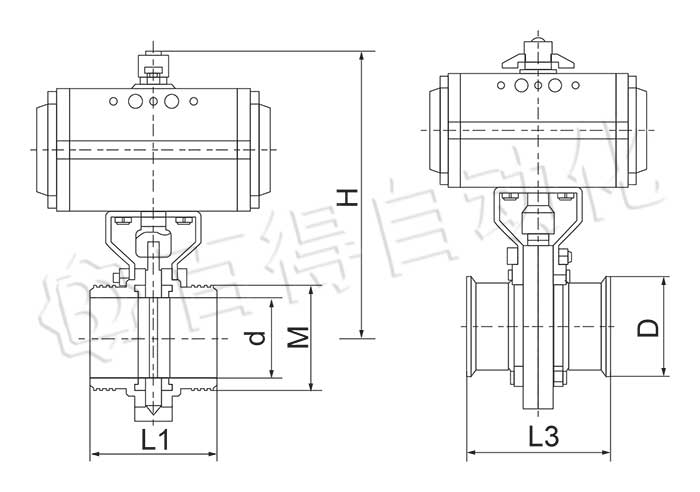

安装尺寸
气动卫生级球阀主要外形连接尺寸 |
公称通径DN | WD621X | WD681X | Lo | H |
| M | L1 | L3 | D | 1.6MPa |
15 | - | - | - | - | 104 | - |
20 | - | - | - | - | 104 | - |
25 | 46x3 | 123 | 66 | 50.5 | 140 | 165 |
32 | 55x3 | 133 | 70 | 50.5 | 140 | 172 |
40 | 60x3 | 133 | 76 | 64 | 140 | 180 |
50 | 70x4 | 133 | 80 | 77.5 | 164 | 198 |
65 | 95x4 | 133 | 84 | 91 | 164 | 217 |
80 | 105x4 | 143 | 90 | 106 | 164 | 227 |
100 | 125x5 | 147 | 104 | 119 | 190 | 275 |
125 | - | - | - | - | 190 | 295 |
150 | - | - | - | - | 210 | 320 |
