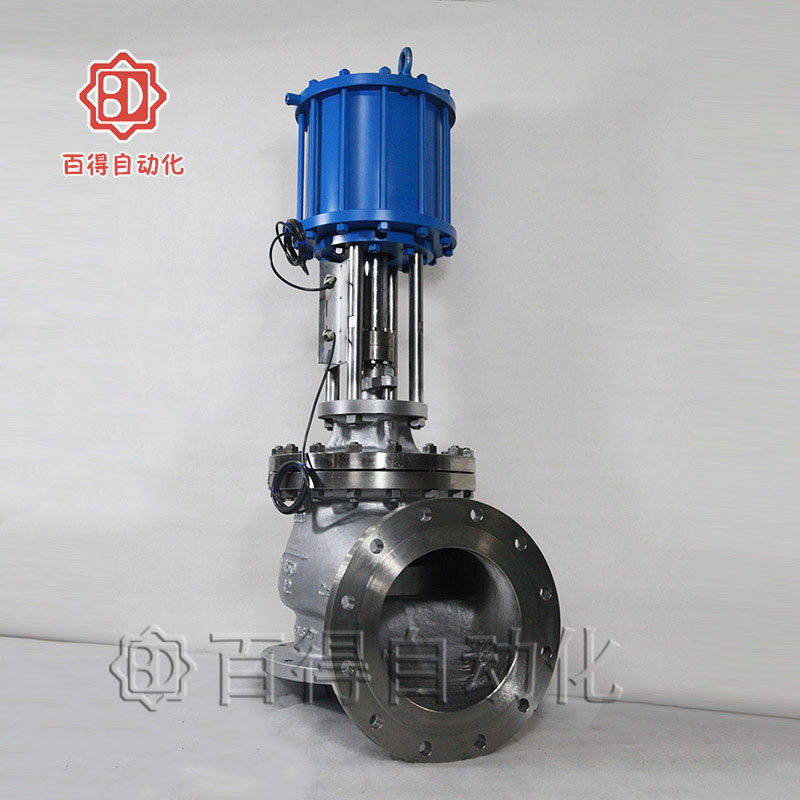

气动角式截止阀J644W,J644H是一种截断阀,主要用来接通或截断管路中的流体,不做调节阀使用。气动角式截止阀比闸阀结构较简单,制造与维修都更方便;密封面不易磨损、擦伤,密封性较好,寿命较长;启闭时阀瓣行程较小,启闭时间较短;阀门高度相对较小。
产品参数
气动角式截止阀技术参数 |
阀体型式 | 角型铸造阀 |
阀芯型式 | 柱塞式(锥面) |
气缸形式 | 双作用、单作用、带手动装置、特殊定制型 |
公称通径 | DN50 ~ DN250 |
公称压力 | PN1.6~10.0MPa |
法兰标准 | JB、GB、ANSI、BS、API、ISO、DIN、JIS |
连接形式 | 法兰、螺纹、焊接 |
阀体材质 | 碳钢(C)、不锈钢(P4、P6) |
密封填料 | 聚四氟乙烯、柔性石墨 |
工作温度 | -29~425℃ |
安装尺寸

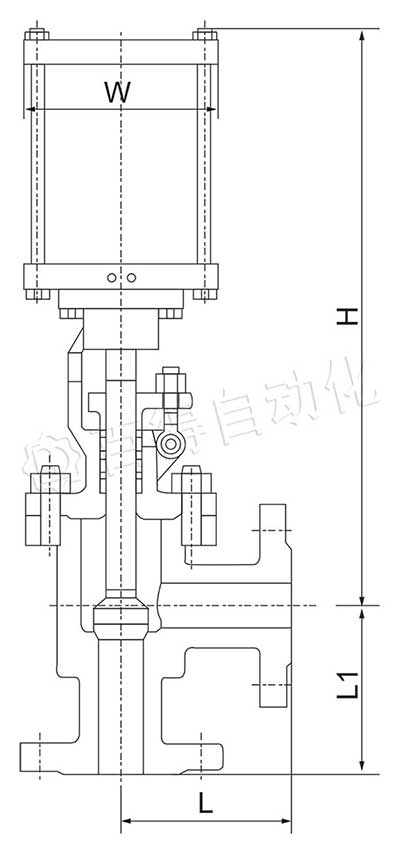

气动角式截止阀主要外型及连接尺寸 |
公称通径DN | L | L1 | H | W |
15 | 65?90 | 65?90 | 由于阀门压力不同,所以连接尺寸也不尽相同,如需详细技术资料或安装图纸,请咨询公司技术部或销售部,将为您提供详细的技术资料及图纸! |
20 | 75?95 | 75?95 |
25 | 80?100 | 80?100 |
32 | 95?105 | 95?105 |
40 | 100?115 | 100?115 |
50 | 115?125 | 115?12 |
65 | 145 | 145 |
80 | 155 | 155 |
100 | 175 | 175 |
125 | 200 | 200 |
150 | 240?225 | 240?225 |
200 | 275 | 275 |
