气动锻钢截止阀J661H，J641H，J641Y由于热锻工艺提高了阀体材质的再结晶和晶粒细化，从而具备更高的阀体强度，相比能承受更高的压力和温度。气动锻钢截止阀既可以作为切断阀也能够做调节阀使用。可在直行程执行器上配载各种功能附件，以达到各种使用现场的要求和规范。
产品参数
| 气动锻钢截止阀技术参数 |
| 公称通径 | DN10～DN200 |
| 连接方式 | 法兰、焊接 |
| 气缸形式 | 双作用、单作用、带手动装置 |
| 控制方式 | 开关型，调节型 |
| 公称压力 | PN1.0-16.0MPa（如需更高压力订货时请注明） |
| 气源压力 | 4~7bar |
| 介质温度 | -29℃～500℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6）、其他特殊材质 |
| 密封材质 | 金属硬密封（H）、硬质合金（Y）、合金钢 |

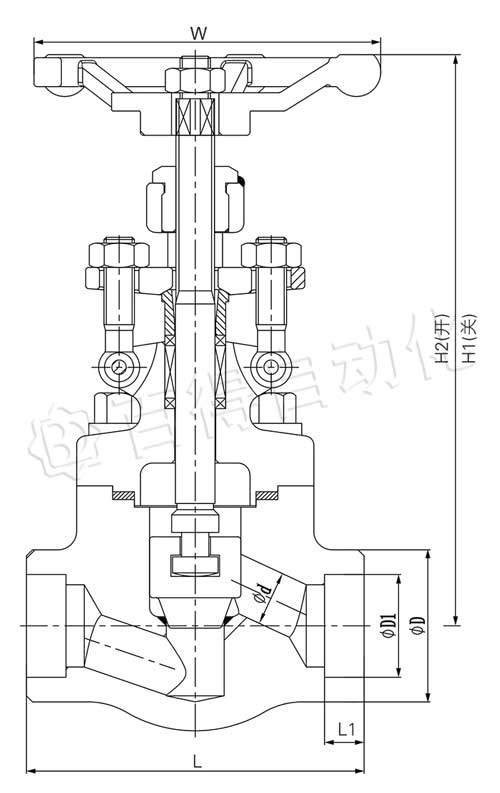

安装尺寸
| 气动对焊式锻钢截止阀主要外形连接尺寸 |
| 公称通径DN | L | H1 | H2 | d | D | W | D1 | L1 |
| 8 | 92 | 177 | 187 | 6.5 | 42 | 125 | 14.2 | 9.5 |
| 10 | 92 | 177 | 187 | 6.5 | 42 | 125 | 17.6 | 9.5 |
| 15 | 92 | 177 | 187 | 10 | 42 | 125 | 21.8 | 9.5 |
| 20 | 111 | 177 | 187 | 13 | 46 | 125 | 27.2 | 12.5 |
| 25 | 120 | 211 | 227 | 18 | 56 | 160 | 33.9 | 12.5 |
| 32 | 152 | 224 | 242 | 23 | 62 | 160 | 42.7 | 12.5 |
| 40 | 172 | 258 | 278 | 29 | 76 | 180 | 48.8 | 12.5 |
| 50 | 220 | 301 | 325 | 35 | 88 | 200 | 61.2 | 16 |

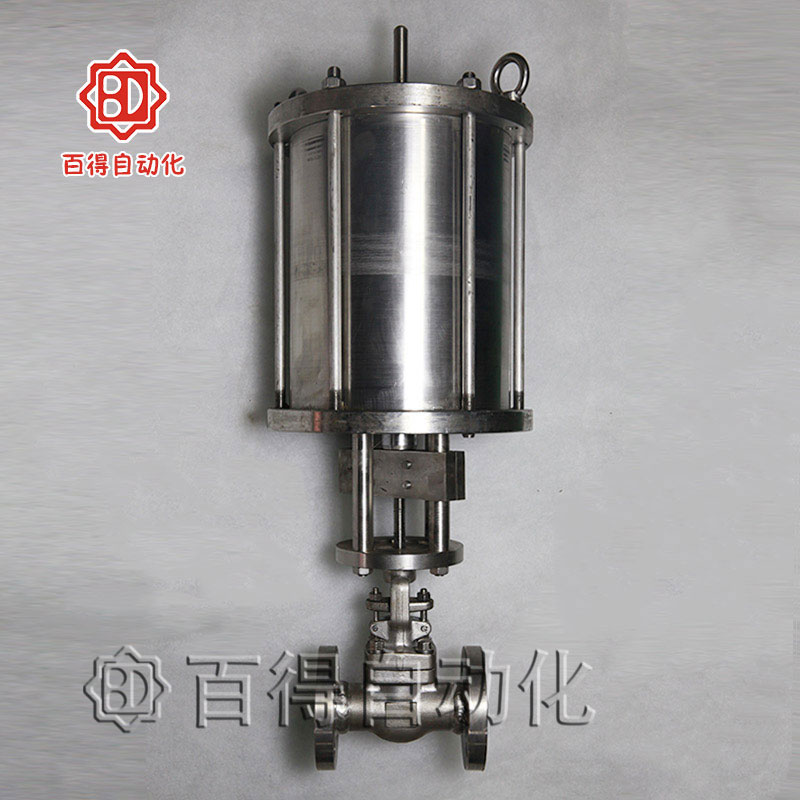

产品展示
