QH电动执行器属于精小型电动执行器，相比于传统电动执行机构，QH电动执行器整体表现具备四高：防护等级高、传动精度高、高集成智能化模块性能更加优越、多重保护设计使用安全系数更高。外观整体型设计，造型精致小巧更美观。有360°全行程和90°角行程两种回转角度可选；功能上分为开关型和调节型两种。
产品参数
规格型号：QH-20
型号意义：QH—精小型电动执行器 20—输出扭矩200NM
工作行程：360°可调
防护等级：IP67
输出扭矩：200Nm
电机电源：DC24V±10% AC24V±10% AC110V±10% 50/60HZ 220V±10% 50/60H
特殊电源要求需提前沟通确认！
环境温度：-20℃～+60℃ 特殊温度要求须在订货前确认！
具体输出扭矩，请查看下方输出扭矩力详表。
|
参数/型号
|
QH-20
|
|
电源
|
DC24V
|
AC110V
|
AC220V
|
|
电机功率
|
25W
|
40W
|
40W
|
|
额定电流
|
3.12A
|
0.63A
|
0.35A
|
|
标准时间/力矩
|
40S/200Nm
|
|
回转角度范围
|
0～90°可调
|
|
可选控制电路
|
A型/B型/C型/D型
|
|
整机重量
|
5.5Kg
|
|
绝缘电阻
|
DC24V/AC24V：100MΩ/250VDC AC110V/AC220V A00100MΩ/250VDC
|
|
耐压等级
|
DC24V/AC24V:500VAC1分钟、AC110V/AC220V:1500VAC1分钟
|
|
防护等级
|
IP67
|
|
安装方法
|
360°任意角度安装
|
|
电气接口
|
2-G1/2堵头，使用时用户应根据所选电缆，加装相应的电缆接头
|
|
环境温度
|
-20℃～+60℃
|
|
选装功能
|
除湿加热器
|

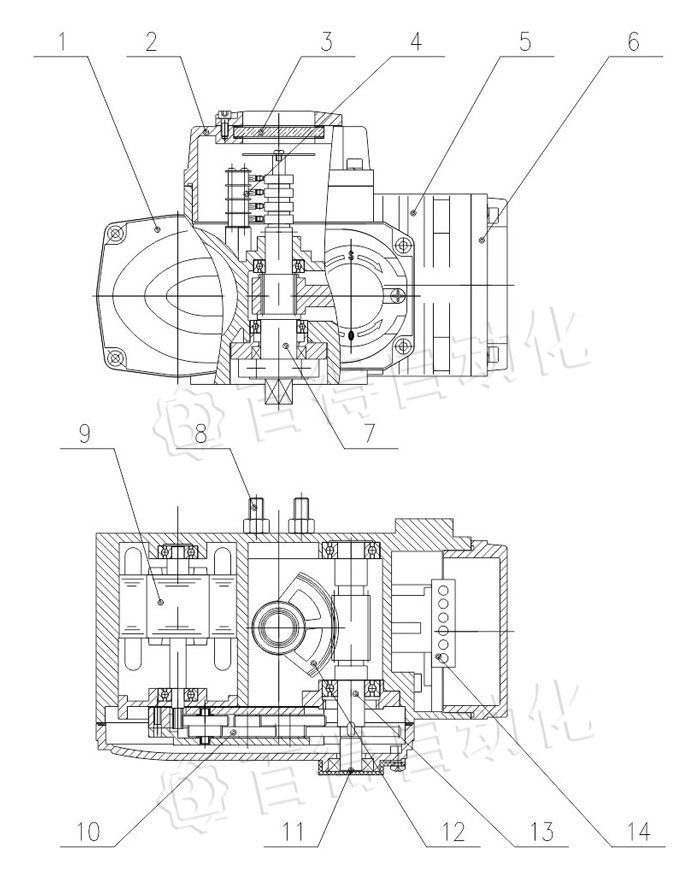

产品结构
|
1
|
驱动盖
|
8
|
机械限位
|
|
2
|
电装盖
|
9
|
电机
|
|
3
|
观察窗
|
10
|
齿轮箱
|
|
4
|
限位开关
|
11
|
手动接口
|
|
5
|
箱体
|
12
|
蜗轮
|
|
6
|
接线盖
|
13
|
蜗杆
|
|
7
|
输出轴
|
14
|
接线端子
|
