QH电动执行器属于精小型电动执行器，相比于传统电动执行机构，QH电动执行器整体表现具备四高：防护等级高、传动精度高、高集成智能化模块性能更加优越、多重保护设计使用安全系数更高。外观整体型设计，造型精致小巧更美观。有360°全行程和90°角行程两种回转角度可选；功能上分为开关型和调节型两种。
产品参数
规格型号：QH-05
型号意义：QH—精小型电动执行器 05—输出扭矩50NM
工作行程：360°可调
防护等级：IP67
输出扭矩：50Nm
电机电源：DC24V±10% AC24V±10% AC110V±10% 50/60HZ 220V±10% 50/60H
特殊电源要求需提前沟通确认！
环境温度：-20℃～+60℃ 特殊温度要求须在订货前确认！
具体输出扭矩，请查看下方输出扭矩力详表。
| 参数/型号 | QH-05 |
| 电源 | DC24V | AC24V | AC110V | AC220V |
| 电机功率 | 13W | 10W | 10W | 10W |
| 额定电流 | 1.28A | 1.50A | 0.24A | 0.15A |
| 标准时间/力矩 | 20S/50Nm |
| 回转角度范围 | 0～360°可调 |
| 可选控制电路 | A型/B型/C型/D型 |
| 整机重量 | 3.0Kg |
| 绝缘电阻 | DC24V/AC24V：100MΩ/250VDC AC110V/AC220V |
| 耐压等级 | DC24V/AC24V:500VAC1分钟、AC110V/AC220V:1500VAC1分钟 |
| 防护等级 | IP67 |
| 安装方法 | 360°任意角度安装 |
| 电气接口 | 2-G1/2防爆堵头，使用时用户应根据所选电缆，加装相应的防爆电缆接头 |
| 环境温度 | -20℃～+60℃ |
| 选装功能 | 除湿加热器
|

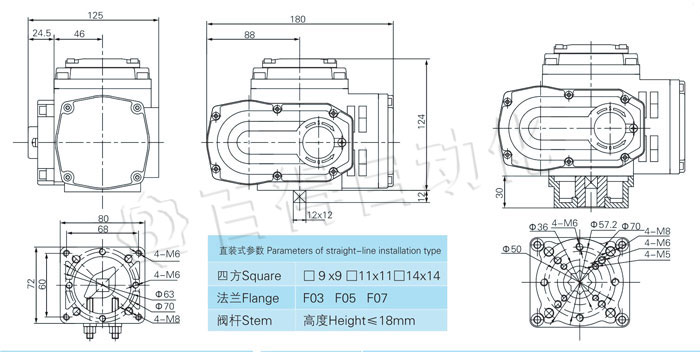

产品结构
| 1 | 驱动盖 | 8 | 机械限位 |
| 2 | 电装盖 | 9 | 电机 |
| 3 | 观察窗 | 10 | 齿轮箱 |
| 4 | 限位开关 | 11 | 手动接口 |
| 5 | 箱体 | 12 | 蜗轮 |
| 6 | 接线盖 | 13 | 蜗杆 |
| 7 | 输出轴 | 14 | 接线端子 |
