一体式重锤液控缓闭止回蝶阀
一体式重锤液控缓闭止回蝶阀
http://www.baidevalve.com/upload/一体式重锤液控缓闭止回蝶阀
http://www.baidevalve.com/upload/一体式重锤液控缓闭止回蝶阀
http://www.baidevalve.com/upload/一体式重锤液控缓闭止回蝶阀
http://www.baidevalve.com/upload/一体式重锤液控缓闭止回蝶阀

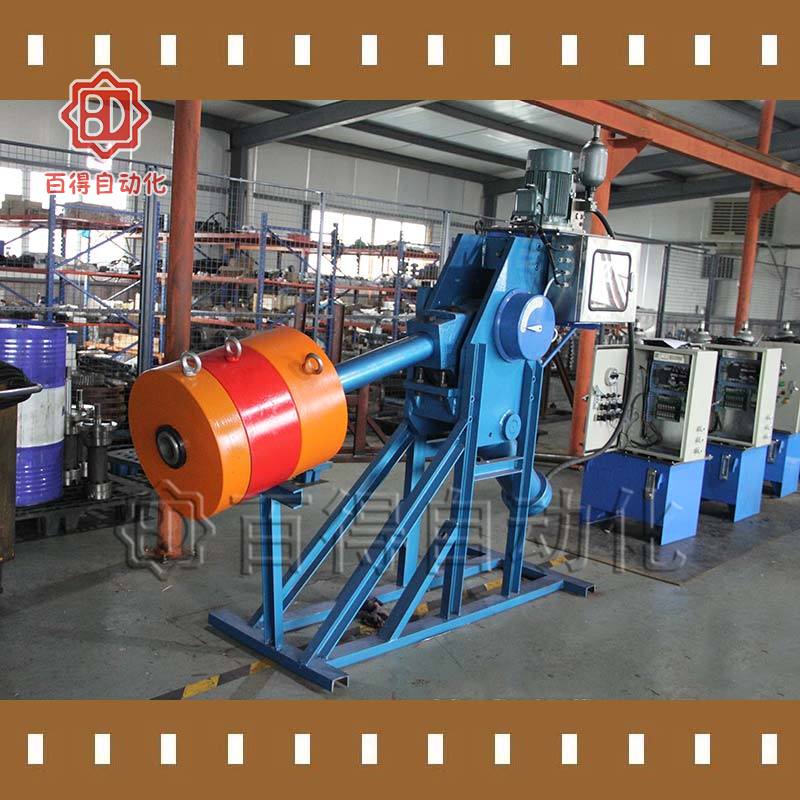

产品名称:一体式重锤液控缓闭止回蝶阀

公称通径:DN100~DN4000

公称压力:PN2.5~PN64

适用介质:泥沙水、海水、油品、气体等

介质温度:≤80℃

开阀时间:3~120秒(可调)

关阀时间:3~120秒(可调)

动力电源:AC380V

控制电源:AC220V、DC220V、DC110V或DC24V

远程控制:开阀、关阀、停止


联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

一体式重锤液控缓闭止回蝶阀将蝶阀、传动机构、液压站、电控箱等四部分集成为一体,缩小占地面积的同时,更方便于现场的操作,也可就地、远程及联动控制。针对于使用空间有限的工况是比较合适的选择。

产品参数

产品名称:一体式重锤液控缓闭止回蝶阀

所属系列:重锤式液控缓闭阀

公称通径:DN100~DN4000

公称压力:PN2.5~PN64

适用介质:清水、泥沙水、海水、水库水、油品、气体等

介质温度:≤80℃

开阀时间:3~120秒(可调)

关阀时间:3~120秒(可调)

动力电源:AC380V

控制电源:AC220V、DC220V、DC110V或DC24V

远程控制:开阀、关阀、停止

远程信号:无源的开关量信号、4~20mA模拟量阀位反馈信号



重锤式液控缓闭止回蝶阀液压站

液压元件配置清单(国产件)

序号

名称

可选品牌及厂家

1

电机

西门子ABB 大速电机

2

油泵

长江液压、力士乐、油研、派克、阿托斯、威格士、台湾钰盟

3

蓄能器

天津布柯玛、派克、宁波朝日

4

电磁球阀

油研、力士乐、阿托斯、威格士 北京华德

5

电磁阀

宁波克泰

6

智能压力控制器

SORUE、日本横河 上海欧士伦

7

压力变送器

罗斯蒙特、横河 苏科仪表

8

插装阀

上海航海

9

直动式溢流阀

宁波中英合资

10

单向阀

宁波中英合资

11

手动泵

宁波中英合资

12

节流阀

宁波中英合资

13

截止阀

宁波中英合资

14

空气滤清器

黎明液压

15

压力表

黎明液压

16

充气工具

黎明液压

17

胶管接头

黎明液压

重锤式液控缓闭止回蝶阀液压站

电器元件配置清单(国产件)

序号

名称

生产厂家

产地

1

断路器

Schnider

法国

2

开关电源

Schnider

法国

3

可编程PLC

西门子

德国

4

扩展模块

5

扩展模块

6

触摸屏

7

交流接触器

Schnider

法国

8

小型继电器

宏发

厦门

9

热继电器

Schnider

法国

10

转换开关

Schnider

法国

11

按钮开关

Schnider

法国

12

保险

Schnider

法国

13

指示灯

Schnider

法国

14

行程开关

欧姆龙

日本

15

端子

中南电子

广东

16

就地控制箱

百得

浙江

17

智能压力控制器

欧仕伦

上海



安装尺寸

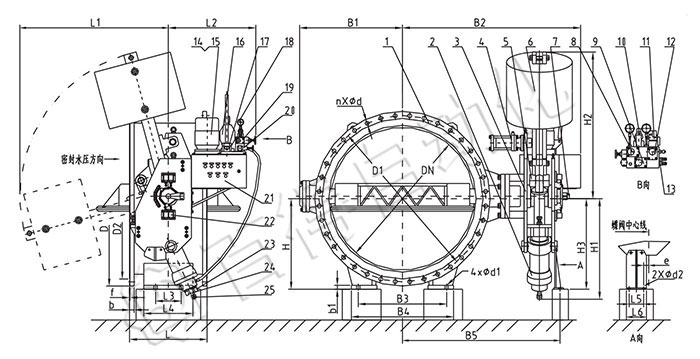

一体式重锤液控止回蝶阀部分外形尺寸图

重锤式液控缓闭止回蝶阀主要外形及连接尺寸(PN1.6MPa) (mm)
公称通径DN L D D1 D2 b f n d L1 L2 L3 L4 L5 L6 H H1 H2 H3 B1 B2 B3 B4 B5 b1 e d1 d2
300 270 460 410 375 26 4 12 27 800 850 100 150 120 180 300 365 780 280 280 900 320 380 683 30 30 24
350 290 520 470 429 28 4 16 27 800 850 100 140 120 180 300 365 780 280 305 930 320 380 713 30 30 24
400 310 580 525 480 32 4 16 31 900 850 120 180 120 180 300 390 880 280 365 980 340 420 765 30 30 24
500 350 715 650 609 34 4 20 34 1100 860 150 220 120 180 350 443 1070 280 440 1045 400 500 830 40 40 24
600 390 840 770 720 35 5 20 37 1275 860 150 250 160 220 405 860 1245 610 525 1210 430 546 965 40 65 40 24
700 430 910 840 794 35 5 24 37 1275 860 180 290 160 220 460 860 1245 610 555 1250 570 700 1005 40 65 40 24
800 470 1025 950 901 40 5 24 40 1275 860 180 310 160 220 520 860 1245 610 605 1300 610 740 1055 40 40 40 24
900 510 1125 1050 1001 40 5 28 40 1385 860 180 320 160 220 570 935 1350 685 670 1360 700 860 1110 40 40 40 24
1000 550 1255 1170 1112 42 5 28 43 1385 870 200 360 160 220 640 935 1350 685 755 1480 740 900 1237 40 40 40 24
1100 550 1370 1280 1222 42 5 28 43 1385 870 200 360 160 220 710 935 1350 685 805 1530 760 920 1287 40 40 40 24
1200 630 1485 1390 1328 45 5 32 49 1510 870 200 360 160 220 750 1065 1475 760 855 1605 790 950 1387 40 40 40 24
1250 630 1535 1440 1378 46 5 32 49 1510 870 200 360 160 220 810 1065 1475 760 910 1670 1140 1280 1440 40 40 40 24
1300 710 1585 1490 1425 50 5 32 49 1510 870 260 460 160 220 800 1065 1475 820 935 1695 820 960 1468 40 40 40 28
1400 710 1685 1590 1530 54 5 36 49 1510 870 260 460 160 220 865 1065 1475 820 1010 1760 840 1000 1536 40 40 40 28
1500 790 1820 1710 1640 54 5 36 49 1765 870 260 500 160 220 925 1075 1720 820 1055 1800 900 1040 1572 40 40 40 28
1600 790 1930 1820 1750 56 5 40 56 1765 950 270 500 200 280 980 1075 1720 820 1120 1887 960 1140 1598 40 40 40 32
1750 870 2080 1970 1900 60 5 44 56 1765 950 270 500 200 280 1070 1075 1720 820 1175 1910 1350 1500 1687 45 40 45 32
1800 870 2130 2020 1950 60 5 44 56 1765 950 270 500 200 280 1110 1075 1720 820 1210 1940 1370 1570 1708 45 40 45 32
2000 950 2345 2230 2150 65 5 48 62 1960 910 360 600 200 280 1200 1180 1895 910 1380 2080 1370 1650 1848 45 40 45 32
2200 1000 2555 2440 2360 70 5 52 62 2060 910 360 600 200 280 1300 1180 1990 910 1480 2180 1600 1880 1948 45 40 45 32
2250 1000 2605 2490 2410 70 5 52 62 2060 910 360 600 200 280 1330 1180 1990 910 1510 2210 1600 1880 1978 45 40 45 32

相关资质
液动执行器专利证书
液动执行器专利证书
液控大缸体缓冲发明专利证书
液控大缸体缓冲发明专利证书
蓄能式电液联动阀门执行器专利证书
蓄能式电液联动阀门执行器专利证书
落地摆动油缸的锁定装置(液控)专利证书
落地摆动油缸的锁定装置(液控)专利证书
可调式大型缸体的缓冲装置(液控)专利证书
可调式大型缸体的缓冲装置(液控)专利证书
应用案例

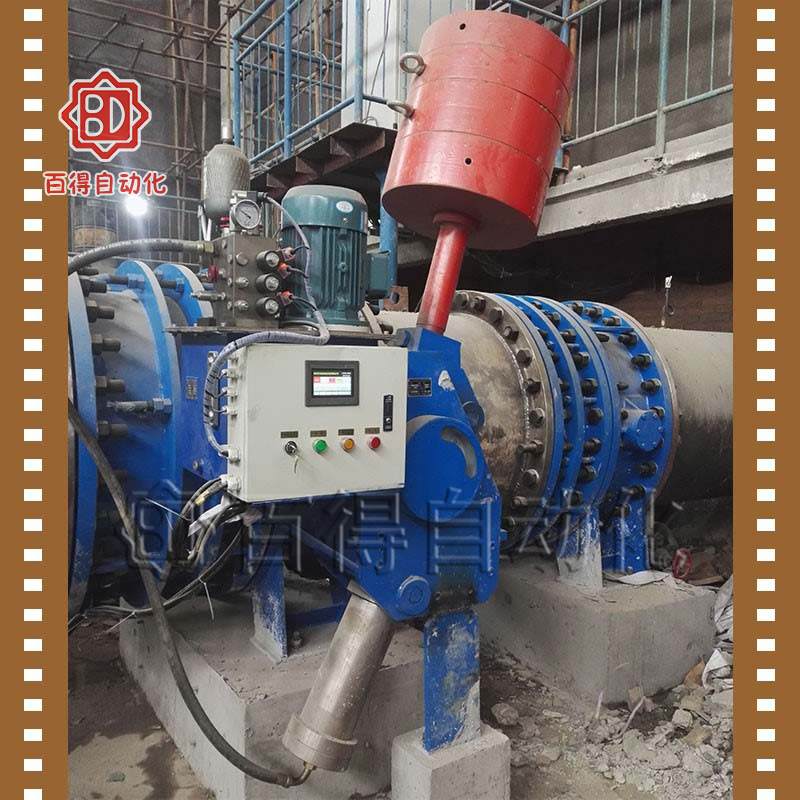

一体式液控蝶阀在山西运城河津黄河引水灌溉调试现场
一体式液控蝶阀在山西运城河津黄河引水灌溉调试现场

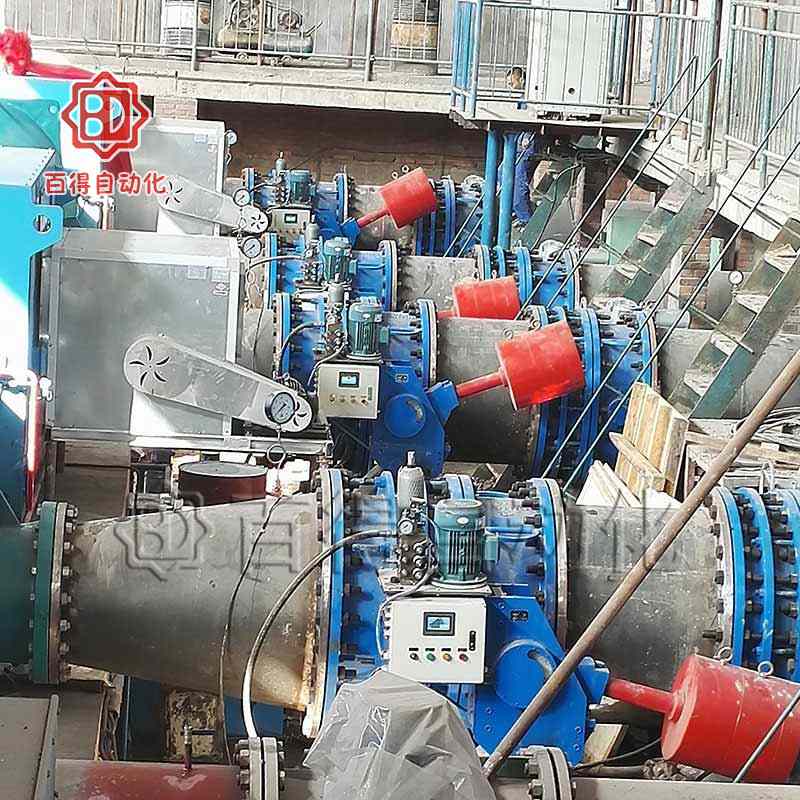

一体式液控蝶阀在山西运城河津黄河引水灌溉现场调试
一体式液控蝶阀在山西运城河津黄河引水灌溉现场调试
重锤式液控蝶阀在江西南昌某水务安装现场
重锤式液控蝶阀在江西南昌某水务安装现场
