防爆电动蝶阀

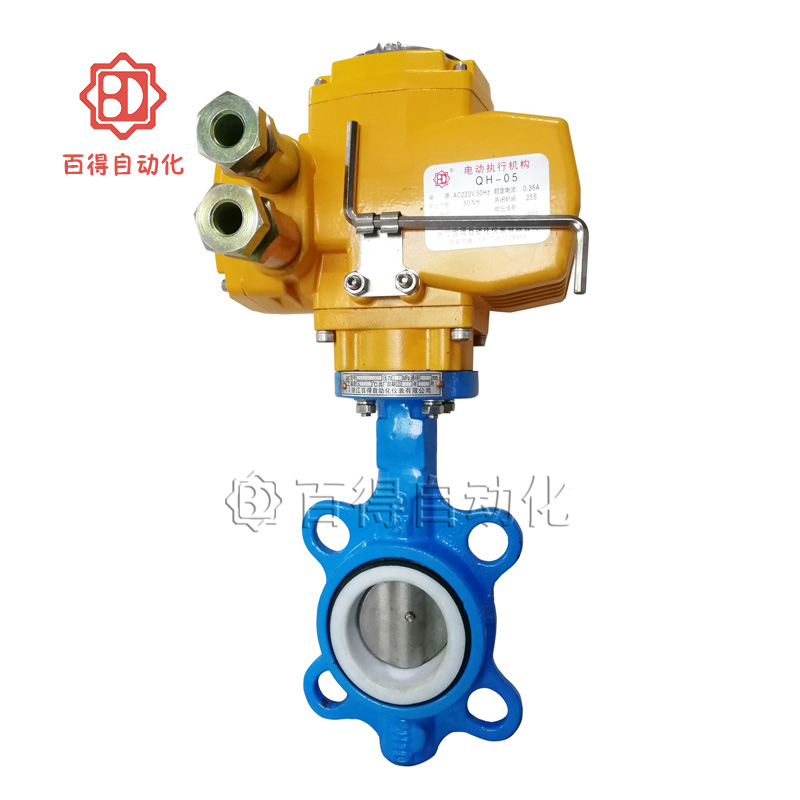

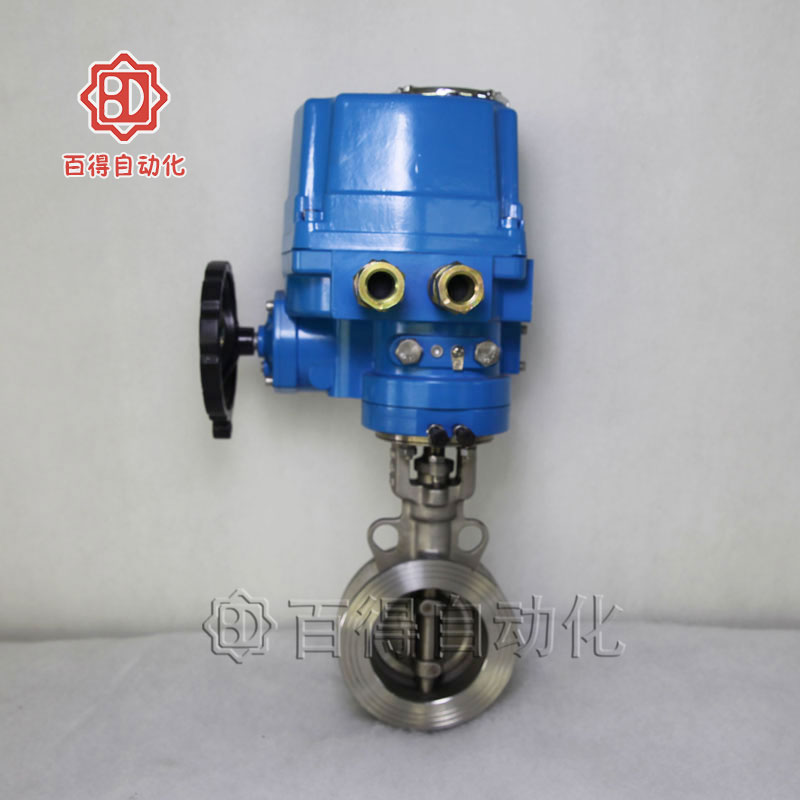

防爆电动蝶阀
http://www.baidevalve.com/upload/防爆电动蝶阀
http://www.baidevalve.com/upload/防爆电动蝶阀
http://www.baidevalve.com/upload/防爆电动蝶阀

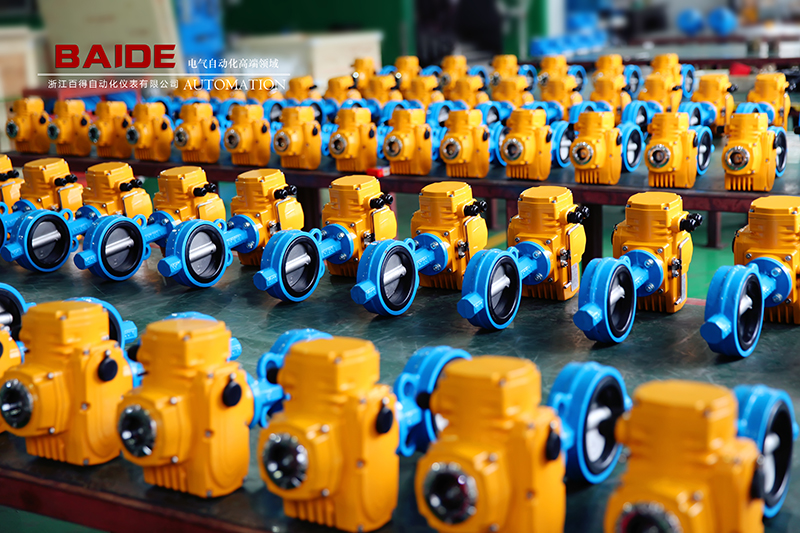

http://www.baidevalve.com/upload/防爆电动蝶阀生产车间

产品名称:防爆电动蝶阀

所属系列:电动蝶阀

规格型号:D973,D971H,D941,D943H

公称压力:10、16bar更高压力要求需注明

电源电压:AC220V、AC380V、DC24V(可特制)

阀体材质:碳钢(c)、不锈钢(P4、P6),可特定

执行器形式:QT防爆型、QH防爆型


联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

浙江百得防爆电动蝶阀D973,D971H,D941,D943H采用具有国家防爆认证的防爆电动执行器搭载各种连接形式、各种密封形式、各种阀体材质的蝶阀产品组成。电动防爆蝶阀可根据不同的现场使用要求,来制定具体的产品配套内容。


产品参数
防爆电动蝶阀技术参数
输入信号 420mADCc 1-5VDC 220VAC开关接点信号
阀位输出信号 法兰420mADC,负载电阻:≤500Ω
分辨率 高于1/200
信号隔离 输入信号、输出信号、电源三隔离
故障状态 可设定为0-100%全行程任意位置
工作温度 标准型:-20~80
相对湿度 90%(不凝结)
位置转换精度 ±0.5%
绝缘电阻 100MΩ(500VDC.)
绝缘强度 2000VAC,1分钟(输入对输出对电源对地)
密封材质 聚四氟乙烯(MF3)、对位聚苯(MF4)、金属硬密封(MF5)、硬质合金(MF6


安装尺寸

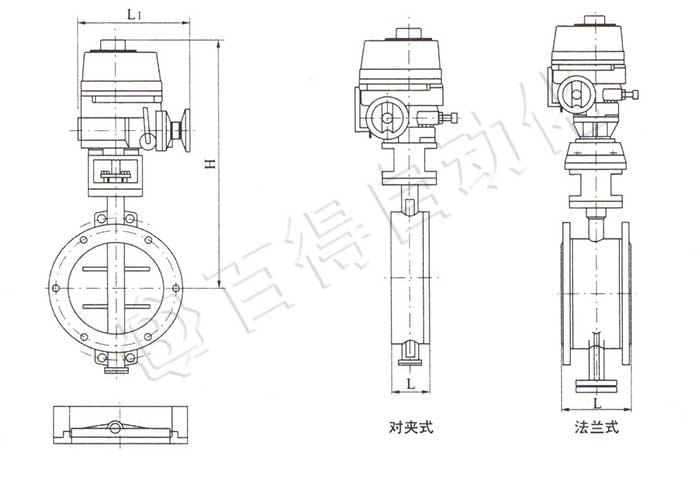

防爆电动蝶阀外形尺寸图

防爆电动蝶阀主要外形及连接尺寸 1.6MPa
公称通径DN 外形尺寸 电动执行器 备注
L L1 H 电动高
法兰 对夹
50 108 43 241 395 256 QT1-10
65 112 46 412
80 114 49 272 422 263 QT2-15
100 127 56 424
125 140 64 488 QT2-20
150 140 70 493
200 152 71 290 587 298 QT3-30
250 165 76 605 QT3-50
300 178 83 331 668 342 QT4-100
350 190 92 331 698 477 QT4X-160
400 216 102
716
QT5-200
450 222 114 936 QT5-250
500 229 127 965 QT5-300
600 267 154 1045 QT5-450


相关资质
电动执行器QH专利证书
电动执行器QH专利证书
QH电动执行器防爆合格证
QH电动执行器防爆合格证
电动执行器QT专利证书
电动执行器QT专利证书
BAPL-410N信号盒防爆合格证
BAPL-410N信号盒防爆合格证
BAPL-610防爆信号盒防爆合格证
BAPL-610防爆信号盒防爆合格证
BJH-401防爆接线盒防爆合格证
BJH-401防爆接线盒防爆合格证
