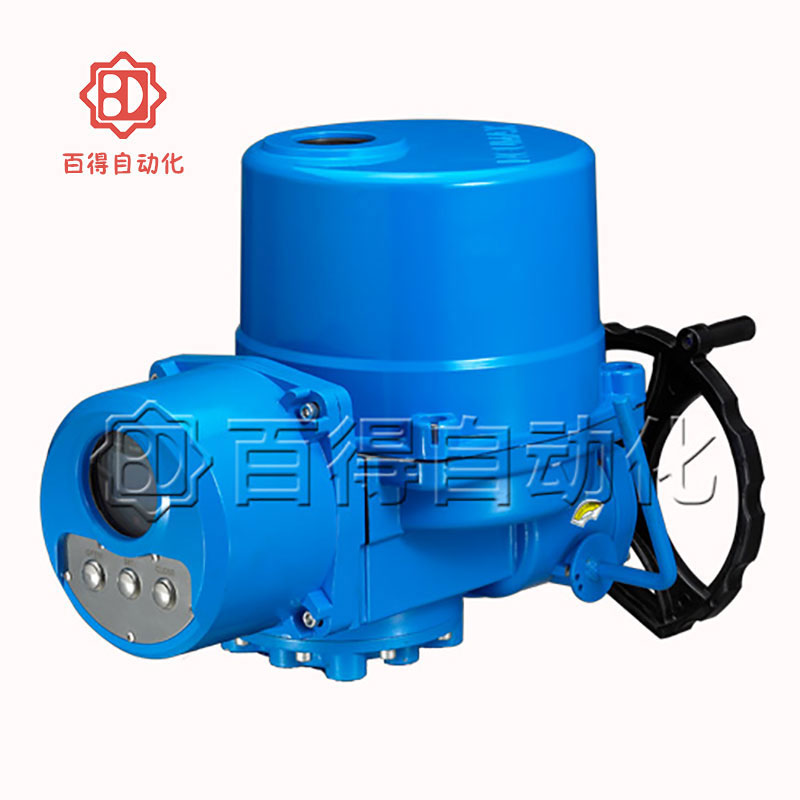

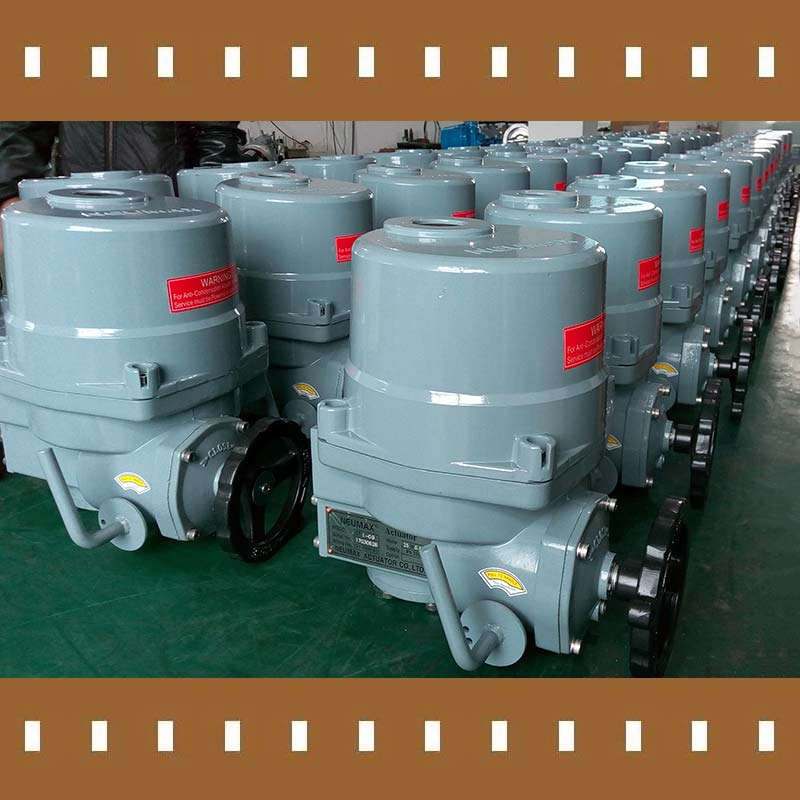

产品名称:QT80-1电动执行器

所属系列:QT电动执行器

规格型号:QT80-1

工作行程:90°±5°

防护等级:IP67

输出扭矩:800Nm

电机电源:110/220V/380/440V AC 50/60HZ


联系方式
产品说明
产品参数
产品结构
安装尺寸
更多型号

QT电动执行器是角行程电动执行机构,采用蜗轮、蜗杆减速,具有锁定功能。百得QT执行器从功能上分为普通型,防爆型,调节型,现场开关型,智能型等几种规格,可根据现场使用要求选择增加不同模块,来实现管路的安全启闭控制,也可以选择执行电动和手动操作,适用于中小口径的蝶阀、球阀、旋塞阀等90度回转的阀门和类似的设备。

产品参数

规格型号:QT80-1

型号意义:QT—电动执行器种类 80—输出扭矩800NM 1—输出转速1r/min

工作行程:90°±5°

防护等级:IP67

输出扭矩:800Nm

电机电源:110/220V AC 1PH 380/440V AC 3PH 50/60HZ 特殊电源要求需提前沟通!

环境温度:-30℃~+70℃  -30℃~+150℃ 特殊温度要求须在订货前确认!

具体输出扭矩,请查看下方输出扭矩力详表。

QT1~QT4含QT4X(380V三相电动机)
箱体型号

产品

型号

输出转矩NM输出转速R/Min电机参数(三相、380V、50Hz)   90°运行时间(S)参考重量(Kg)

参考功率

KW

额定电流A
QT1QT5-15010.0250.35159
QT10-110010.040.451510
QT2QT15-115010.040.451512
QT20-120010.050.651513
QT3QT30-0.53000.50.040.563017
QT30-130010.060.571517
QT50-0.55000.50.090.833018
QT50-150010.121.201518
QT4QT60-0.56000.50.120.853022
QT60-160010.181.201522
QT80-0.58000.50.181.203025
QT80-180010.251.901525
QT100-0.510000.50.251.903025
QT4XQT200-0.320000.30.121.204538
QT250-0.325000.30.251.904551
QT1~QT4含QT4X(220V单相电动机)

箱体

型号

产品

规格

输出转矩NM输出转速R/Min

电机参数

(单相、220V、50Hz)

   90°      运行时间(S)参考重量(Kg)
参考功率KW额定电流A
QT1QT04-0.9400.90.010.2017.56
QT06-0.9600.90.0150.2517.59
QT09-0.9900.90.0250.3017.510
QT2QT15-0.71500.70.040.8020.612
QT19-0.71900.70.040.8020.613
QT3QT28-0.62800.60.040.8026.317
QT28-0.63800.60.061.2026.318
QT50-0.65000.60.091.6026.319
QT4QT60-0.56000.50.091.6029.322
QT80-0.58000.50.183.2029.323
QT100-0.510000.50.203.6029.325
QT4XQT200-0.220000.20.091.608038
QT250-0.225000.170.203.609051


产品结构

QT电动执行器外形图

1外壳5电机
2行程限位开关6接线端子
3扭矩开关7干燥器
4蜗轮8手动机构


安装尺寸

QT电动执行器安装尺寸图

电动执行器QT1-QT4(QT4X)外形尺寸表
型号A1A2A3BB1φDφD1H1H2H3LL1L2NM
QT1441733675681021706025610917962
QT249.522.5308577.5200200642631131878576
QT360333510077250220702981192028876125φ216
QT4(QT4X)704338115872502607834212722510676135φ258


QT电动执行器安装尺寸图

RA型式(国标)法兰尺寸表
型号法兰号φd1φd3φd7φd8TT1φdn-d4深
预留尺寸最大允许n-d4 depth
QT1F0565508223840431024-M6 深12
F0790708223840431024-M8 深14
QT2F07907010254545491254-M8 深15
F1012510210254545491254-M10 深18
QT3F1012510215355650531454-M10 深18
F1215012515355650531454-M12 深20
QT4F1215012515426558621754-M12 深20
F1417514015426558621754-M16 深24
QT4XF1417514020528262724-M16 深26
F1621016520528262724-M20 深32
RB型式(制)法兰尺寸表
型号阀门 口径φd1φd3φd7bLφd8φdTT1n-d4深
标准尺寸预留尺寸

最大 允许

n-d4 depth
QT12"7757.1512.6082233143810240434-M6 深12
2.5"
3"
QT24"9269.85

15.7718.92

1025518.07 21.224512545494-M10 深18
5"
6"
QT38"11588.922.101535524.45614550534-M12 深20
10"28.4531.75
QT412"140107.9531.601542824.96517558624-M12 深20
14"
QT4X18"197158.7538.0020521041.38262724-M18 深26
20"41.1544.45
RC型式(传统)法兰尺寸表(QT4X)
型号传统电装规格φd1φd3φd7bLφd8φdTT1

n-d4深

n-d4 depth

标准尺寸预留尺寸最大允许
QT4XQ60170140205211058686-M10 深24
Q12021516513562726-M16 深26
