AW气动执行器
AW气动执行器

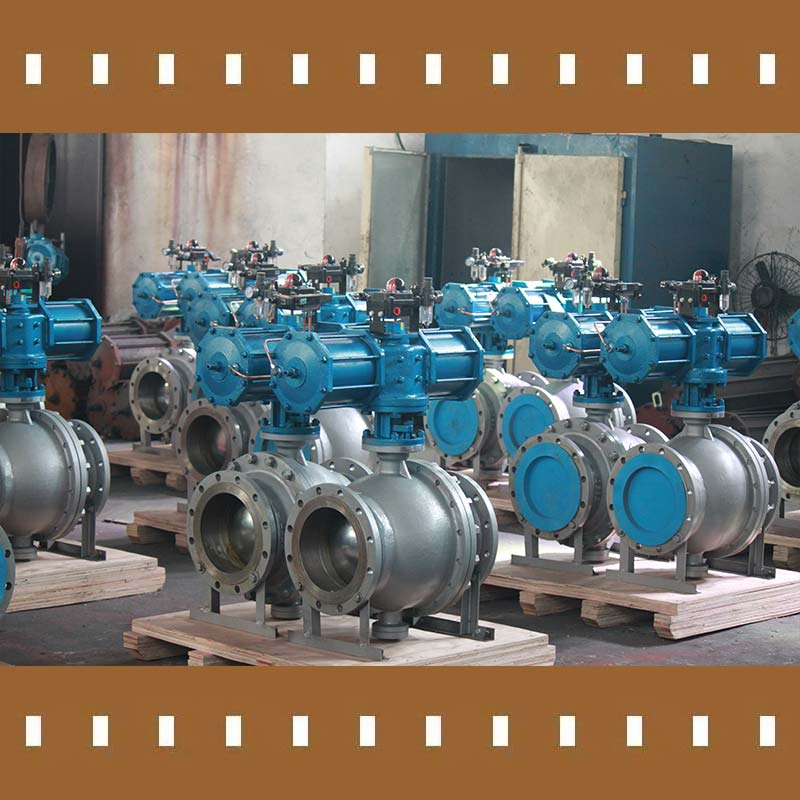

http://www.baidevalve.com/upload/AW气动执行器
http://www.baidevalve.com/upload/AW气动执行器
http://www.baidevalve.com/upload/AW气动执行器
http://www.baidevalve.com/upload/AW气动执行器

产品名称:AW13气动执行器

所属系列:AW气动执行器

规格型号:AW13

工作行程:90°±5°

适用气源:0.4~0.7MPa(最大1.0MPa)

输出扭矩:799~1198Nm

作用形式:双作用


联系方式
产品说明
产品参数
产品结构
安装尺寸
更多型号

AW气动执行器以压缩空气为动力,拔叉式的传动结构,适合制造大尺寸的气缸缸体;U型曲线特性的输出扭矩更适用于大口径球阀、蝶阀的开闭和调节,也适用于其他做90°回转的大型阀门控制。分单双作用形式,可配置电磁阀、定位器、回信器、过滤器、减压阀及手动操作装置。


产品参数

规格型号:AW13

型号意义:AW—气动执行器种类 13—气缸内径尺寸

工作行程:90°±5°

两端调整:±5°

适用气源:0.4~0.7MPa(最大1.0MPa)

输出扭矩:799~1198Nm(不同供气压力输出扭矩力各异)

作用形式:双作用

环境温度:标准型-20℃~ +80℃

          高温型-15℃~ +180℃

          低温型-50℃~ +80℃

          须在订货时确认!

电磁阀电源:AC220V或DC24V(也可按客户要求)

具体输出扭矩,请查看下方输出扭矩力详表。

AW双作用输出力矩表(Nm)
型号气源压力Mpa
0.3MPa0.4MPa0.5MPa0.6MPa0.7MPa
起始终点运行扭矩起始终点运行扭矩

起始

终点

运行扭矩

起始

终点

运行扭矩

起始

终点

运行 扭矩
AW135993557994749995921198711

AW171285763171410172142127125701525

AW20A16011130213515072669188432032260

AW2028661701382122694777283657303400

AW2549182919655838927869486598375838

AW286871408091625440114536800137408160

AW3551400083101867011080233371385028005166203267219390
AW49032550172504340023000542502875065100345007595040250
AW600493052958065740394408217549300986105916011504569020
AW70067048381808940050910111750636481341007637715645089107



产品结构

AW气动执行器外形图

1输出轴5箱体
2调节螺丝6弹簧缸
3缸体7手柄
4连接尺寸8


安装尺寸

AW气动执行器连接尺寸图AW气动执行器连接尺寸图

AW型气动执行器外形尺寸表
型号LH

气源接口

Rc-g

m1m2DD1n-MKD2FAB
AW135931853-1/488132φ175φ1404-M16

□27

深30

φ10043080
AW177822403-3/8105175φ205φ1654-M20

□36

深40

φ120430130
AW20a8882403-3/8105175φ205φ1654-M20

□36

深40

φ120430130
AW2010982853-3/8115232φ230φ1654-M20

□46

深50

φ130430130
AW2513093603-1/2150278φ300φ2544-M16

□55

深60

φ200430130
AW2814273603-1/2150300φ350φ2984-M20

□55

深60

φ230430130
